Система покрытия на основе ферм с поясами из двутавра пролетом 36 метров

Описание технического решения

В этом техническом решении разработаны конструкции покрытия для производственных и складских зданий. Оно подойдёт как для зданий без грузоподъёмного оборудования, так и для объектов с мостовыми кранами грузоподъёмностью до 32 тонн.

С решением для пролетов 18, 24 и 30 м можно ознакомиться здесь.

Техническое решение включает в себя:

• Чертежи элементов и узлы стальных конструкций покрытия пролётом 36 метров в составе, достаточном для разработки марки КМ.

Покрытие состоит из стропильных и подстропильных ферм, вертикальных связей, распорок, горизонтальных связей, прогонов и стального профилированного настила.

Конструкции разработаны для использования в отапливаемых зданиях. Они применимы для большинства регионов РФ по снеговым (III-V) и ветровым (I-III) нагрузкам, а также при сейсмичности до 7 баллов. Конструкции подходят как для однопролетных, так и для многопролетных зданий, с шагом стропильных ферм 6 м, шагом колонн 6 м или 12 м, высотой до низа ферм не более 13,5 м. Можно использовать для зданий как с мостовыми кранами (грузоподъёмностью до 32 т), так и без них. Расчёт элементов выполнен в соответствии с СП 16.133330 и СП 294.1325800.

В отличие от советских серий стропильных систем, в этом альбоме использованы современные сортаменты профилей и материалы, а также учтены актуальные требования к нагрузкам и расчётам. При разработке решений учитывались различные факторы, включая снижение общей стоимости, сокращение металлоёмкости, упрощение изготовления и монтажа, а также требования к коррозионной стойкости и огнестойкости.

Описание конструктивных особенностей

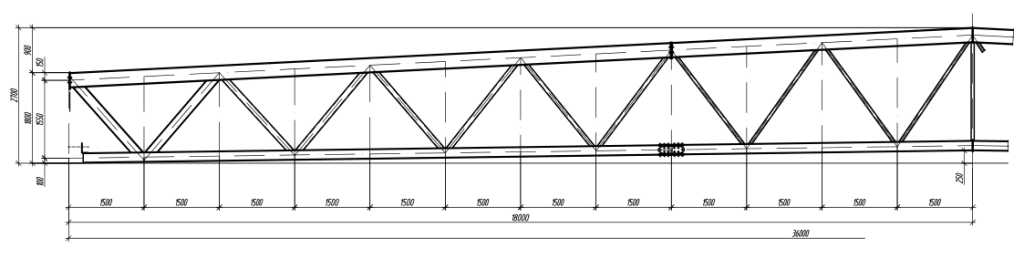

• Стропильные фермы имеют трапециевидную конфигурацию с нисходящим опорным раскосом. Пояса выполнены из прокатного двутавра, а решётка — из гнутосварной трубы.
• Опирание ферм на колонны осуществляется через надколонники, что позволяет использовать унифицированные фермы независимо от габаритов колонн. Узел крепления фермы к надколоннику выполнен шарнирным.
• Стропильные фермы состоят из трёх отправочных марок длиной по 12 метров, высота отправочных марок не превышает 2,7 метра, что соответствует стандартному транспортному габариту. Монтажные стыки выполнены на накладках для нижнего пояса и на фланцах для верхнего пояса.
• В предложенных решениях для нижнего пояса стропильных ферм, а также для поясов и раскосов подстропильных ферм применяется высокопрочная сталь С390.
• Кровельная система выполнена по разрезной прогонной схеме: прогоны устанавливаются на верхний пояс ферм и имеют постоянное раскрепление верхней полки профнастилом из плоскости стенки. В качестве покрытия может использоваться либо фальцевая кровля, либо мягкая кровля по профнастилу.

Параметры

Преимущества

• Фермы с поясами из двутавра проще в изготовлении: требуется меньшее количество операций при изготовлении в сравнении с фермами из уголков, для которых необходима установка дополнительных косынок для крепления решётки к поясам и прокладок для объединения уголков в спаренное сечение.
• Отсутствие скрытой и щелевой коррозии: Пояса выполнены из прокатного двутавра — открытого сечения. Нет риска возникновения скрытой коррозии поясов в сравнении с фермами из замкнутых гнутосварных профилей, щелевой коррозии в отличие от ферм из спаренных уголков.
• Нет необходимости адаптировать к современным нормам в сравнении со старыми сериями: решение учитывает актуальные нормы СП 20.13330.2016 по нагрузкам (снеговым, ветровым) и коэффициентам надёжности.
• Не требуется огнезащита конструкций покрытия при пределе огнестойкости R15: для всех элементов покрытия обеспечена приведённая толщина не менее 4 мм.
• Отправочные марки ферм вписываются в стандартный транспортный габарит, что упрощает их доставку и снижает затраты на транспортировку.

Металлоемкость
