Описание технического решения
В данном техническом решении представлены конструкции элементов перекрытия со скрытым ригелем на основе прокатных двутавров по ГОСТ 57837 / ГОСТ 35087.
В состав решения входят:
- чертежи элементов и узлов стальных скрытых ригелей в формате pdf;
- компоненты элементов скрытого ригеля, для ведущих CAD-систем: Tekla Structures и ModelStudio;
Конструкции разработаны для применения в перекрытиях общественных зданий, таких как детские сады (ДОУ), школы, офисы, торговые и выставочные центры, гостиницы, с сеткой колонн 6×6 или 6×9 метров. Оно также подходит для перекрытий жилых зданий, производственных и складских помещений, антресолей логистических комплексов и административно-бытовых корпусов (АБК).
Описание конструктивных особенностей

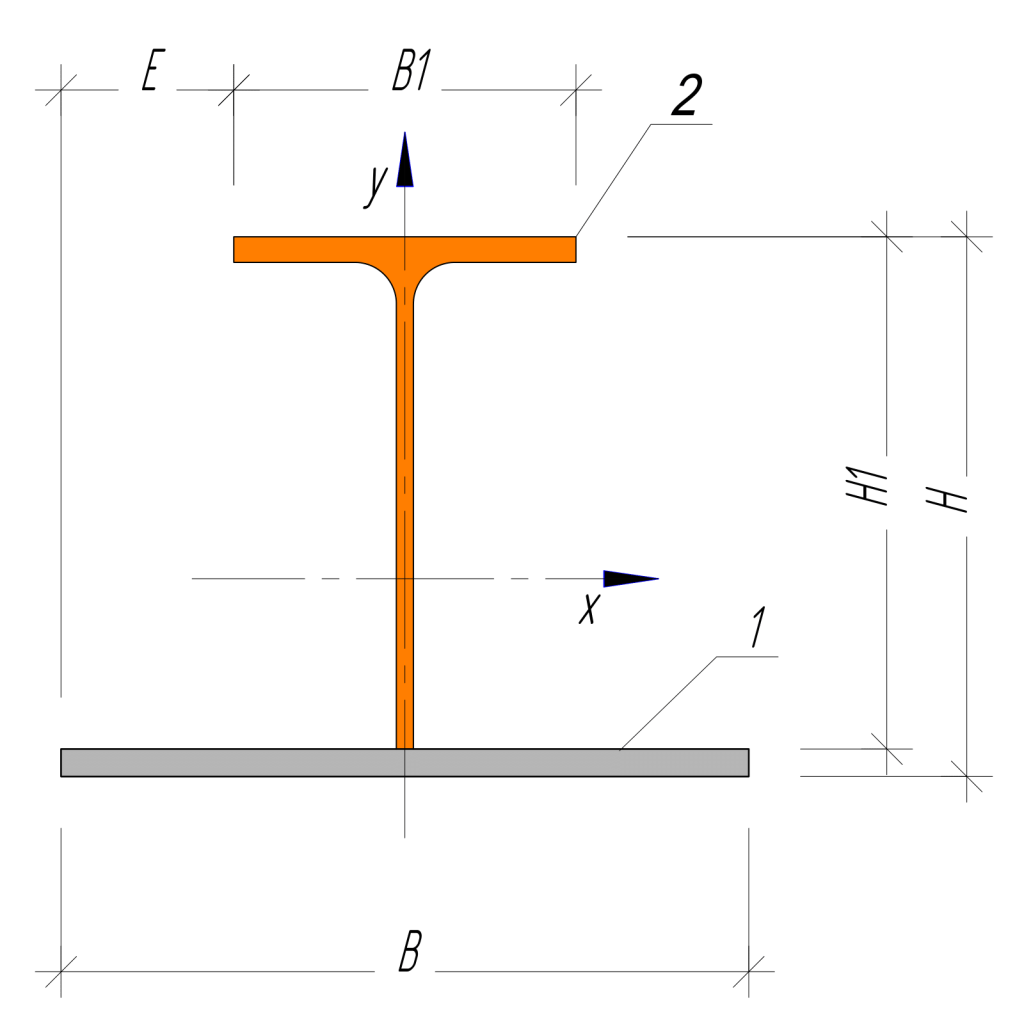

Допустимая высота перекрытий составляет 300 мм и 350 мм. Необходимость строительного подъема должна быть предусмотрена инженером на этапе проектирования. Ригели перекрытия рассмотрены четырех типов:- Тип 1 - ригель из тавра, полученного роспуском прокатного двутавра (2), и приваренной нижней полкой из листового проката (1).
Поз. | Состав | Класс стали | Габариты | Характеристики | Справочные величины | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
В, см | В1, см | Е, см | Н1, см | Н, см | А, см2 | Ix, см4 | Wxmin, см3 | Р, кг/мп | 1Mcr, т*м | 2Lmax, м | 3Kэф | |||
1 | -400x16 | C345 | - | - | - | - | - | - | - | - | - | - | - | - |
2 | 50 Б1 | C390 | 400 | 199 | 100.5 | 246 | 262 | 110.2 | 12205 | 695 | 86.5 | 26.5 | 6.73 | 3.21 |
50 Б2 | 199 | 100.5 | 248 | 264 | 114.6 | 13433 | 784.4 | 90.0 | 29.5 | 6.66 | 3.01 | |||
50 Б3 | 200 | 100 | 250 | 266 | 121.1 | 14750 | 886 | 95.1 | 33.5 | 6.44 | 2.79 | |||
50 Б4 | 201 | 99.5 | 254 | 270 | 134.0 | 17115 | 1075 | 105.2 | 41 | 6.10 | 2.53 | |||
55 Б1 | 220 | 90 | 271.5 | 287.5 | 120.7 | 17070 | 930 | 94.7 | 35 | 7.13 | 2.65 | |||
55 Б2 | 220 | 90 | 273.5 | 289.5 | 126.4 | 18480 | 1040 | 99.2 | 40 | 6.75 | 2.43 | |||
55 Б3 | 221 | 89.5 | 276.5 | 292.5 | 138.3 | 24286 | 1220 | 108.6 | 46 | 7.72 | 2.32 | |||
60 Б1 | 199 | 100.5 | 298 | 314 | 124.3 | 20747 | 1047 | 97.5 | 39.5 | 7.68 | 2.43 | |||
60 Б2 | 200 | 100 | 300 | 316 | 131.2 | 22508 | 1166 | 103.0 | 44 | 7.48 | 2.30 | |||
60 Б3 | 201 | 99.5 | 302 | 318 | 139.7 | 24286 | 1289 | 109.6 | 48.5 | 7.32 | 2.22 | |||
60 Б4 | 202 | 99 | 306 | 322 | 155.0 | 27520 | 1519 | 121.7 | 53 | 7.59 | 2.26 |

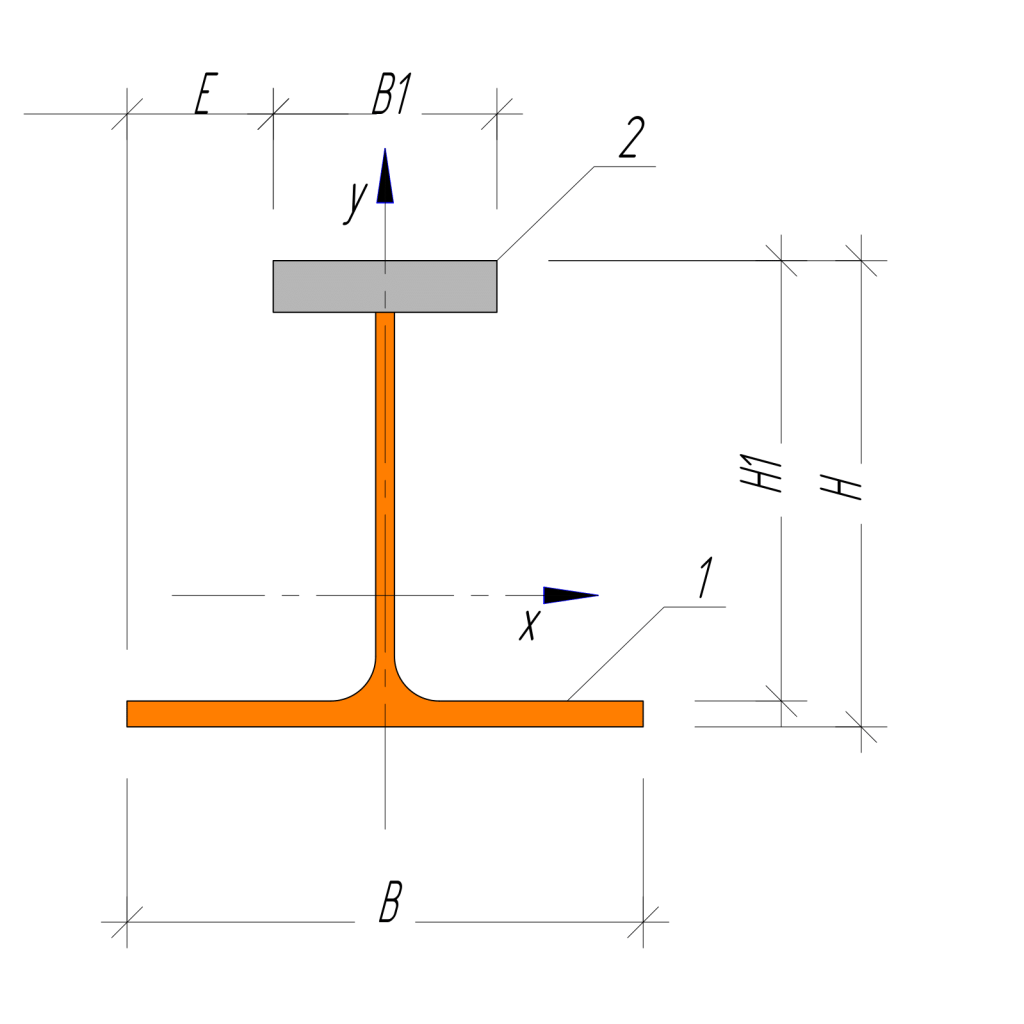

- Тип 2 - ригель из тавра, полученного роспуском прокатного двутавра (1), и верхней полкой из листового проката (2);
Поз. | Состав | Класс стали | Габариты | Характеристики | Справочные величины | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
В, см | В1, см | Е, см | Н1, см | Н, см | А, см2 | Ix, см4 | Wxmin, см3 | Р, кг/мп | 1Mcr, т*м | 2Lmax, м | 3Kэф | |||
1 | 50 Ш1 | C390 | 300 | - | - | - | - | - | - | - | - | - | - | - |
2 | -130x25 | C345 | 130 | 85 | 251 | 266 | 105.2 | 12560 | 831 | 82.6 | 24.5 | 7.49 | 3.36 | |
-130х30 | 256 | 271 | 111.7 | 14002 | 952 | 87.7 | 28 | 7.31 | 3.11 | |||||
-130х36 | 262 | 277 | 119.5 | 15640 | 1094 | 93.8 | 33.7 | 6.78 | 2.79 | |||||
-130х40 | 266 | 281 | 124.7 | 16685 | 1185 | 97.9 | 34 | 7.17 | 2.87 |

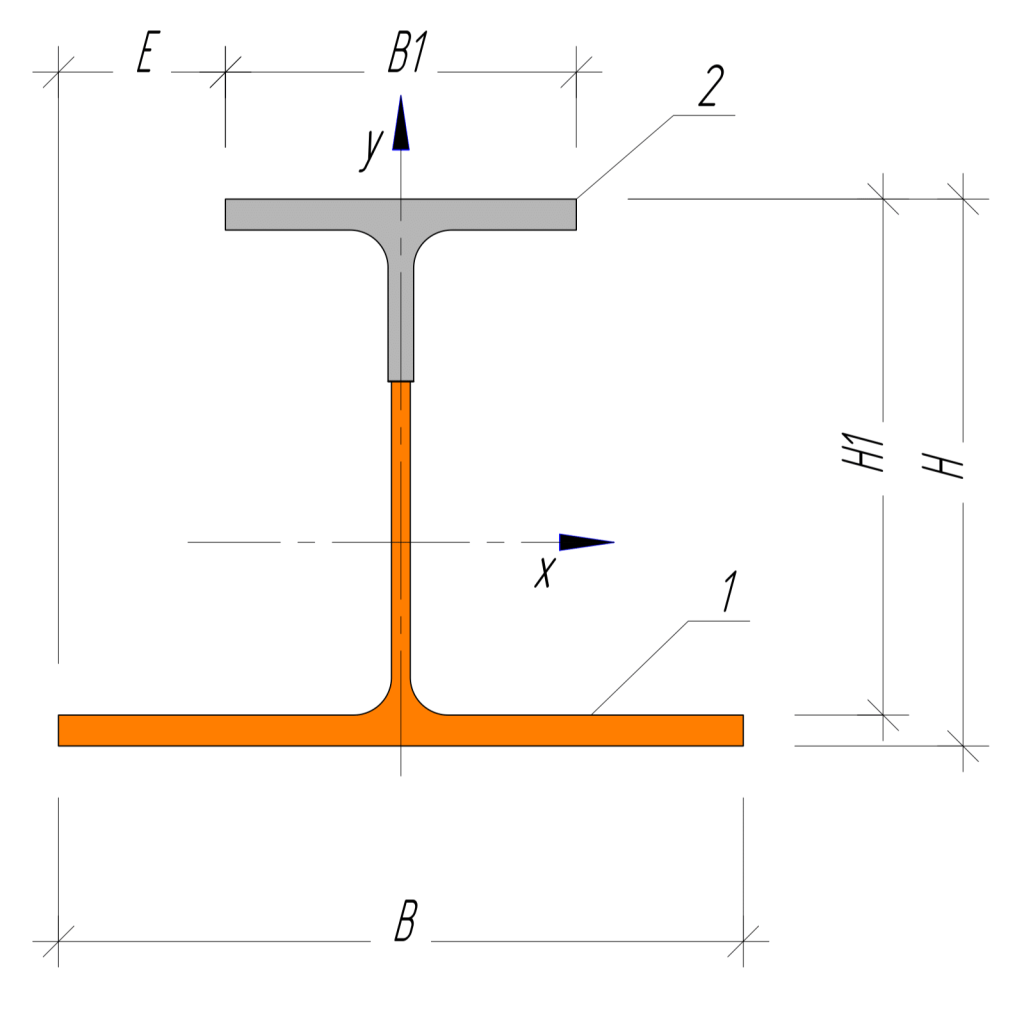

- Тип 3 - ригель из двух тавров, полученных роспуском прокатного двутавра (1 и 2), объединенных продольным сплошным стыковым швом.
Поз. | Состав | Класс стали | Габариты | Характеристики | Справочные величины | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
В, см | В1, см | Е, см | Н1, см | Н, см | А, см2 | Ix, см4 | Wxmin, см3 | Р, кг/мп | 1Mcr, т*м | 2Lmax, м |
3Kэф |
|||
1 | 40 К1 | C390 | 398 | - | - | - | - | - | - | - | - | - | - | - |
2 | 20 К2 | 200 | 99 | 297 | 315 | 125.2 | 16874 | 834 | 98.3 | 32.3 | 7.64 | 2.99 | ||
20 К3 | 201 | 98.5 | 299 | 317 | 130.3 | 18693 | 950 | 102.3 | 36.8 | 7.43 | 2.73 | |||
20 К4 | 201 | 98.5 | 302 | 320 | 137.6 | 21235 | 1120 | 108.0 | 43.3 | 7.17 | 2.45 | |||
20 К5 | 202 | 98 | 304 | 322 | 143.1 | 22887 | 1238 | 112.4 | 47.9 | 6.98 | 2.31 | |||
20 К6 | 202 | 98 | 307 | 325 | 151.0 | 25172 | 1408 | 118.5 | 53.1 | 6.93 | 2.20 | |||
20 К7 | 203 | 97.5 | 310 | 328 | 159.0 | 27296 | 1574 | 124.8 | 59.3 | 6.73 | 2.06 | |||
20 К8 | 203 | 97.5 | 314 | 332 | 168.9 | 29864 | 1781 | 132.6 | 67.1 | 6.51 | 1.95 |

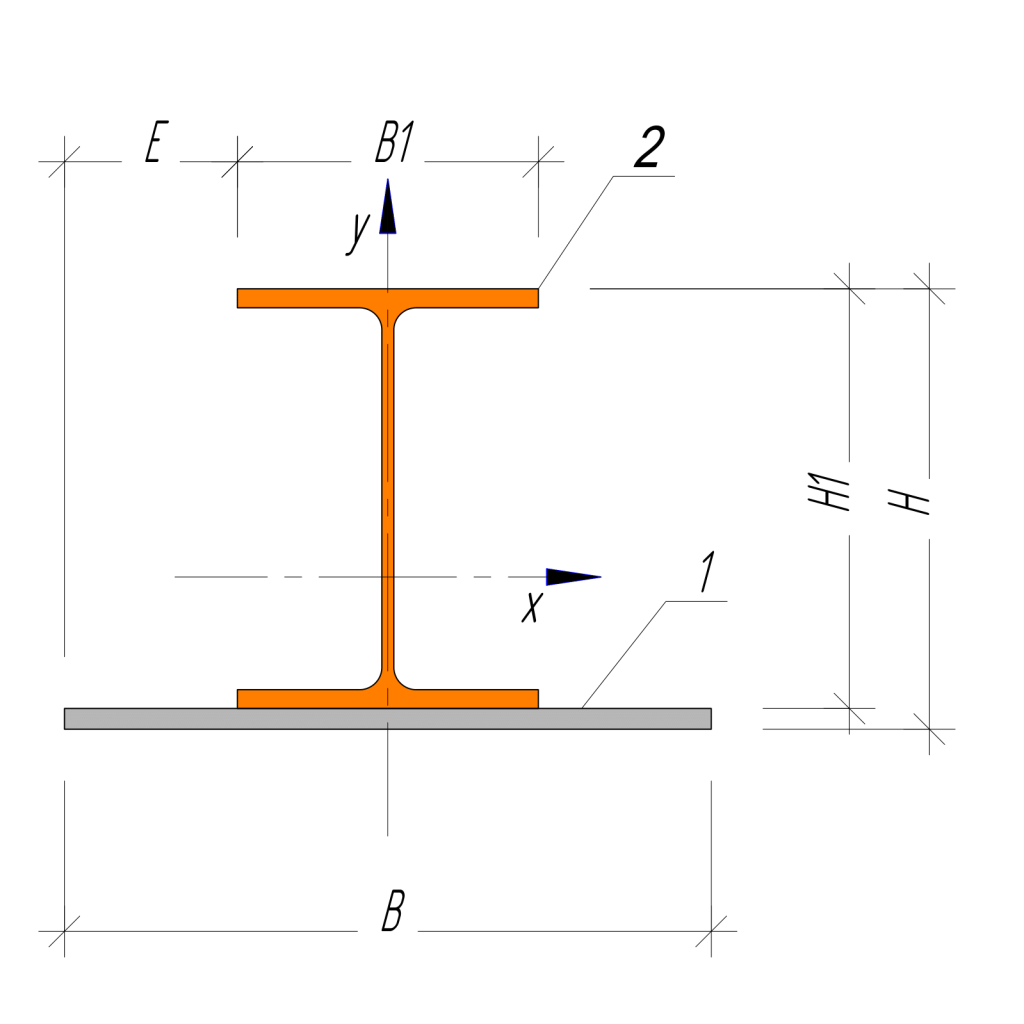

- Тип 4 - ригель из прокатного двутавра (2) с усилением нижней полки накладкой из листового проката (1).

Поз. | Состав | Класс стали | Габариты | Характеристики | Справочные величины | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
В, см | В1, см | Е, см | Н1, см | Н, см | А, см2 | Ix, см4 | Wxmin, см3 | Р, кг/мп | 1Mcr, т*м | 2Lmax, м | 3Kэф | |||
1 | -350x12 | C345 | 350 | - | - | - | - | - | - | - | - | - | - | - |
2 | 25 Ш2 | C390 | 176 | 87 | 249 | 261 | 110.6 | 11650 | 687 | 86.8 | 26 | 6.55 | 3.16 | |
25 Ш3 | 177 | 86.5 | 256 | 268 | 127.8 | 14375 | 857 | 100.3 | 32.5 | 6.47 | 2.94 | |||
1 | -400x12 | C345 | 400 | - | - | - | - | - | - | - | - | - | - | - |
2 | 30 Ш1 | C390 | 200 | 100 | 294 | 306 | 120.4 | 18100 | 870 | 94.5 | 33 | 8.02 | 2.86 | |
30 Ш2 | 201 | 99.5 | 300 | 312 | 135.4 | 21755 | 1060 | 106.3 | 40 | 7.95 | 2.66 | |||
20 K3 | 201 | 99.5 | 204 | 216 | 121.7 | 8996 | 621 | 95.5 | 23 | 5.72 | 4.34 | |||
20 K4 | 201 | 99.5 | 210 | 222 | 136.3 | 10800 | 750 | 107.0 | 28.5 | 5.54 | 3.91 | |||
20 K5 | 202 | 99 | 214 | 226 | 147.4 | 12108 | 842 | 115.7 | 32 | 5.53 | 3.75 | |||
20 K6 | 202 | 99 | 220 | 232 | 163.1 | 14050 | 974 | 128.0 | 36 | 5.70 | 3.69 | |||
1 | -400x12 | C345 | 440 | - | - | - | - | - | - | - | - | - | - | - |
2 | 25 K1 | C390 | 249 | 95.5 | 249 | 261 | 132.6 | 14162 | 825 | 104.1 | 31 | 6.68 | 3.36 | |
25 K2 | 250 | 95 | 250 | 262 | 145.1 | 16600 | 961 | 113.9 | 36 | 6.74 | 3.16 | |||
25 K3 | 251 | 94.5 | 253 | 265 | 155.0 | 18272 | 1064 | 121.7 | 40 | 6.68 | 3.04 | |||
25 K4 | 252 | 94 | 257 | 269 | 167.6 | 20476 | 1198 | 131.6 | 45 | 6.65 | 2.92 |
1Mcr , т*м - максимальный упругий изгибающий момент, который способно воспринять сечение балки во второй(эксплуатационной) стадии работы;
2Lmax, м - максимальный пролет на котором достигается значение (Mcr), при допустимом прогибе 1/200, при доле постоянных и длительных нагрузок 0.7 от суммарных;
3Кэф - условный коэффициент эффективности сечения, равный весу 1м.п балки, поделённому на (Mcr).
2Lmax, м - максимальный пролет на котором достигается значение (Mcr), при допустимом прогибе 1/200, при доле постоянных и длительных нагрузок 0.7 от суммарных;
3Кэф - условный коэффициент эффективности сечения, равный весу 1м.п балки, поделённому на (Mcr).
Параметры и условия применения
Условия применения решения предусматривают работу под полной нормативной нагрузкой до 0,97 т/м², с пролетами ригеля от 6 до 8 метров и пролетом несущей железобетонной плиты от 6 до 12 метров. Это делает технологию универсальной для широкого спектра строительных задач.- Уменьшение строительной высоты. Особенность в конструкции скрытого ригеля, заключающаяся в развитой нижней полке, на которую происходит опирание плиты, дает возможность реализовать плоский потолок, а также существенно увеличить пространство помещения (до 0.4 м на этаж).
- Минимизация "мокрых" процессов на стройке.
- Уменьшение затрат на огнезащиту. Понижение затратной части на огнезащиту обеспечено тем, что большая часть поверхности ригеля скрыта в теле перекрытия.
- Высокая скорость монтажа. Со сборными железобетонными плитами.
- Пониженная металлоемкость.
Преимущества
Состав тех. решения
Каталог семейств элементов ригелей. Представленные элементы предназначены для устройства перекрытий со скрытым ригелем по альбому технических решений 2.02.01.KM для ПО "Tekla Structures" В архиве представлена инструкция по его использованию.
ZIP, 1.05 Mb
Каталог семейств элементов ригелей. Представленные элементы предназначены для устройства перекрытий со скрытым ригелем по альбому технических решений 2.02.01.KM для ПО "ModelStudio"
CDE, 296.99 Kb
