Описание технического решения
В данном техническом решении представлены конструкции элементов для организации перекрытий с применением перфорированного ригеля. В технических материалах определены габариты и характеристики сечений, получаемых после роспуска и сварки балок. В итоге составлена выборка металла на балки перекрытия всех вариантов компоновок, кроме того, отображены узлы сопряжения балок с колоннами и второстепенных балок с главными. Конструкции приняты из стали С355, С355Б и 09Г2С.Данное решение применяется для устройства конструкций перекрытий:
- Перекрытий общественных зданий;
- Многоэтажных производственных и логистических комплексов;
- Антресолей складских и производственных отапливаемых зданий.
Основными преимуществами представленного решения являются:
- Высокая несущая способность.
- Пониженная металлоемкость. За счет применения перфорированного ригеля.
- Возможность сохранения габаритов помещений. В тех случаях, когда высоты прокатных двутавров не достаточно, а ферменное решение выходит за рамки габаритов.
- Возможность пропуска коммуникаций. Через перфорированную стенку балки возможна прокладка коммуникаций, что экономит пространство помещений.
Условия применения
Для зданий:
- С сеткой колонн 12х12м (сборные и монолитные плиты перекрытий);
- С сеткой колонн 12х6м (с перекрытием из сборных железобетонных многопустотных плит);
- С перекрытиями, предназначенными для использования под временной нагрузкой 500 кг/м2, 1000 кг/м2, 1500 кг/м2, 2000 кг/м2.
Элементы технического решения
Данное конструктивное решение представляет собой систему элементов главных и второстепенных балок с опиранием в уровне верхнего пояса балок. Балки приняты пролетами 6 м и 12 м.
Главные и второстепенные балки
В данном техническом решении главные и второстепенные балки законструированы в трех исполнениях:- Сплошностенчатые из стальных горячекатанных двутавров по ГОСТ Р 57837;
- Балки с перфорированной стенкой, получаемые путем роспуска двутавров по ГОСТ Р 57837;
- Балки составного двутаврового сечения, сварные.
Надколонник
Надколонники выполнены из двутавра и могут быть использованы для железобетонных или металлических колонн. В зависимости от высоты и класса стали имеется вариативность сечений надколонника - 30К1 и 20Ш1
Узлы крепления
Крепление предусмотрено, как напрямую к железобетонным колоннам, так и к колоннам через надколонник.

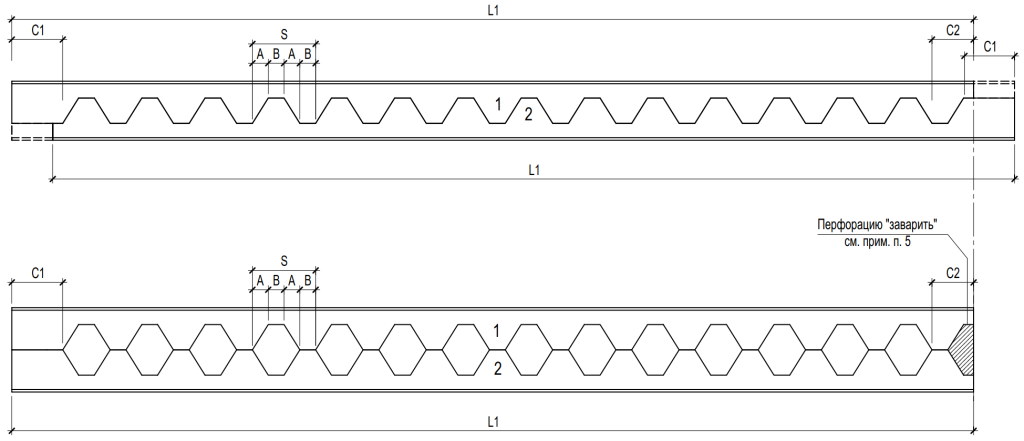

Типы роспуска
В техническом решении представлена схема роспуска главных и второстепенных балок:
Характеристики технического решения
Металлоемкость перекрытия
| Сетка колонн, м | Тип плиты перекрытия | Класс нагрузки | Металлоемкость*, кгс/м2 |
|---|---|---|---|
| 6x12 | Монолитная | 500 | 34.3 |
| 6x12 | Монолитная | 1000 | 45.8 |
| 6x12 | Монолитная | 1500 | 58.8 |
| 6x12 | Монолитная | 2000 | 65.5 |
| 6x12 | Сборная | 500 | 23.6 |
| 6x12 | Сборная | 1000 | 32.0 |
| 6x12 | Сборная | 1500 | 39.9 |
| 6x12 | Сборная | 2000 | 44.1 |
| 12x12 | Монолитная | 500 | 49.9 |
| 12x12 | Монолитная | 1000 | 66.9 |
| 12x12 | Монолитная | 1500 | 75.0 |
| 12x12 | Монолитная | 2000 | 90.6 |
| 12x12 | Сборная | 500 | 43.2 |
| 12x12 | Сборная | 1000 | 50.1 |
| 12x12 | Сборная | 1500 | 57.7 |
| 12x12 | Сборная | 2000 | 67.2 |
Состав тех. решения
Подбор перфорированного двутавра
Позволяет подобрать и выполнить проверку критических точек перфорированного двутавра, изготовленного из исходного горячекатаного элемента по ГОСТ 57837
xlsx, 526.46 Kb
dwg
Перекрытия с перфорированным ригелем
Конструкции перекрытий с перфорированным ригелем из прокатного двутавра. 2.02.04-КМ.
dwg, 2.89 Mb
