Что означают маркировки А500С, А500СП (АРМАКС 500), А500СПУ (АРМАКС 500М), Ас500С и А500СПЕ, и чем они отличаются. Технические характеристики и области применения.
Марка арматуры — это «паспорт» изделия: предел текучести, свариваемость, пластичность, профиль и область применения зашифрованы в буквенно-цифровом обозначении. Индекс А500 означает, что предел текучести не ниже 500 МПа.
Дальше буквы уточняют особенности:
- С — свариваемая;
- П — профиль с улучшенными характеристиками сцепления;
- У — выносливость при циклических нагрузках;
- Е/Н — высокая или повышенная пластичность;
- с — специальные условия (низкие температуры).
Краткий экскурс: почему арматура А500 вытеснила А400
До 2010-х основным классом была А400 (А-III). Но арматура нового поколения — А500С — стала эффективнее.
Отличия арматуры А500С от А400:
- Прочность проката выше на 15–20 %;
- Шаг и диаметр стержней меньше, за счет чего снижается расход стали;
- Легче монтаж, конструкции становятся проще и дешевле;
- Выше надежность и долговечность.
Сегодня А500С фактически заменяет А400. Если в проекте вы видите А400 — стоит пересчитать на арматуру А500С: конструкция станет эффективнее и экономичнее.
Отличия А500 и А400
| Параметр | А500 | А400 |
|---|---|---|
| Предел текучести | ≥ 500 МПа | ≥ 400 МПа |
| Повышенная несущая способность при том же диаметре | ✅ | ❌ |
| Возможность снижения расхода стали | ✅ | ❌ |
| Соответствие современным требованиям СП 63.13330 | ✅ | ⚠️ (допустима, но менее эффективна) |
| Применяется в ответственных несущих конструкциях | ✅ | ✅ |
| Периодический профиль | ✅ | ✅ |
| Широко применяется в новом строительстве | ✅ | ❌ (вытесняется А500) |
| Используется в старом фонде и типовых проектах 80–90-х | ❌ | ✅ |
А500С — базовый стандарт современной арматуры
А500С — универсальный выбор для большинства железобетонных конструкций. Используется в армировании плит, стен, колонн, монолитных и сборных конструкций. Отличается хорошей пластичностью и стойкостью к хрупкому разрушению.
Расшифровка:
- А — класс арматуры (в данном случае — горячекатаная или термомеханически упрочнённая);
- 500 — предел текучести не менее 500 МПа;
- С — возможность свариваемости (материал допускает применение сварки без снижения прочностных характеристик).
Нормативный документ:
ГОСТ 34028-2016 (ранее использовался ТУ 14-1-5254-94 для аналогичной арматуры).
АРМАКС 500 (А500СП)
АРМАКС 500 — арматура с уникальным четырёхсторонним серповидным профилем, который обеспечивает целый набор преимуществ перед А500С.
Чем отличается АРМАКС 500 от А500С
| Характеристика | A500C | АРМАКС (A500CП) |
|---|---|---|
| Улучшенное сцепление с бетоном (критерий Рема). | fR ≥ 0,056 | fR ≥ 0,075 |
| Нормативное расчетное сопротивление растяжению выше на 3%, чем у А500С. | Rs,n = 500 МПа | Rs,n = 515 МПа |
| Расчетное сопротивление растяжению выше на 3,4%, чем у А500С. | Rs = 435 МПа | Rs = 450 МПа |
| Расчетное сопротивление сжатию при расчете на длительные нагрузки, выше на 3,4%, чем у А500С. | Rs,c = 435 МПа | Rs,c = 450 МПа |
| Коэффициент раскрытия трещин: снижение ширины раскрытия трещины на 25% против арматуры А500С. | φ2 = 0,50 | φ2 = 0,40 |
|
Коэффициент сопротивления арматуры с бетоном: снижение длины анкеровки и нахлеста арматуры на 8,3%. |
2,5 | 2,8 |
Ключевые инженерные эффекты:
- Трещиностойкость: раскрытие трещин меньше на 25%;
- Анкеровка короче на 8%, проще монтаж и меньше узловых конфликтов;
- Прочность +3-3,4% к сопротивлениям;
- Экономия металла до 25% за счет вышеуказанных факторов.
Арматура данного класса используется для промышленных зданий и сооружений, массового жилищного строительства, а также может применяться в сейсмических районах до 7 баллов включительно.
Эффективность АРМАКС 500 подтверждается не только расчетами, но и реальными кейсами. В ряде объектов в Новосибирске проводилось сравнение металлоемкости при использовании базовой арматуры А500С и улучшенного профиля А500СП (АРМАКС 500).

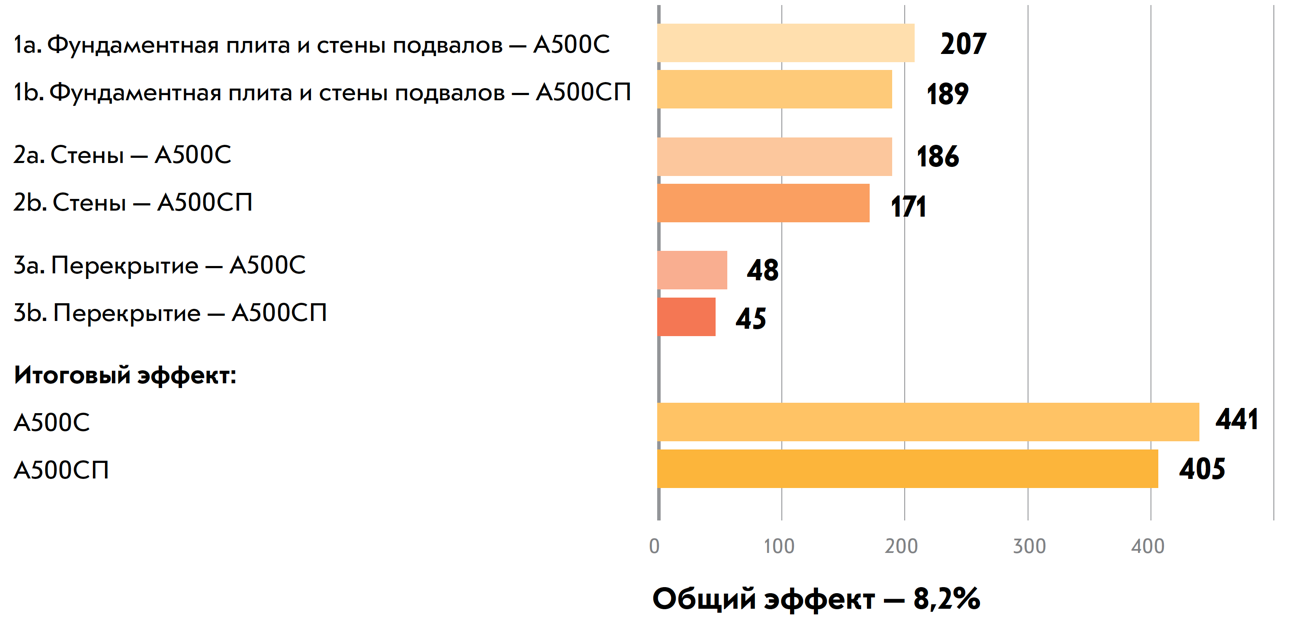

Рисунок 1 – Сравнение рабочей арматуры А500С vs АРМАКС (А500СП) при проектировании жилого дома, т.

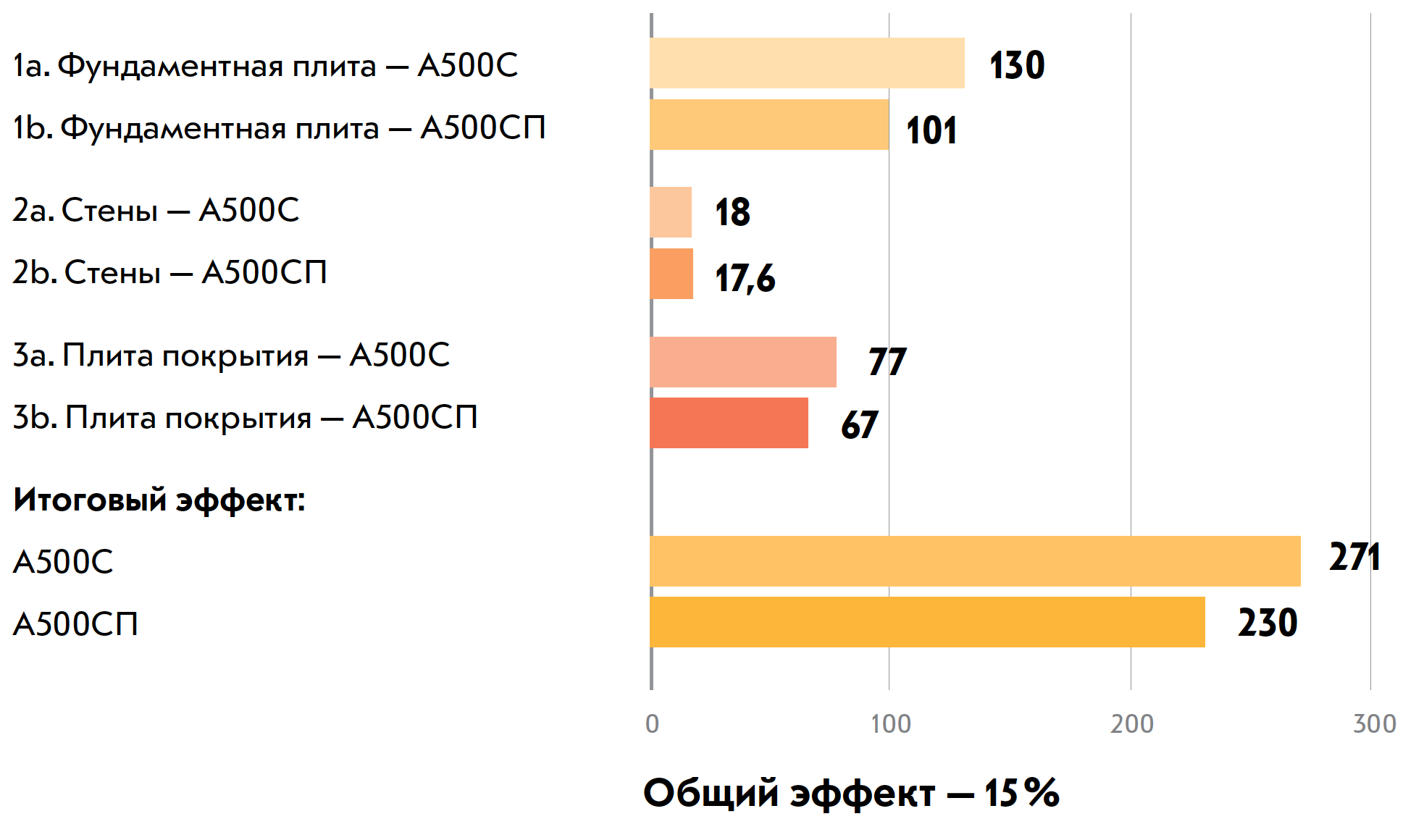

Рисунок 2 – Сравнение рабочей арматуры А500С vs АРМАКС (А500СП) при проектировании подземного паркинга, т.
Применение арматуры АРМАКС 500 позволило снизить металлоемкость от 8% до 15% при возведении 19-этажного жилого дома в Новосибирске с подземным паркингом.
Кейсы по применению АРМАКС 500:
- Многоквартирный жилой дом в г. Новосибирск;
- Паркинг в г. Новосибирск;
- Подземная галерея в г. Норильск;
- Площадка для хранения контейнеров в Приморском крае.
Нормативная документация и технические характеристики
| Параметр | Значение / Наименование |
|---|---|
| Класс прочности | A500СП |
| Патент РФ на технологию производства | №2814133 |
| Стандарт | ТУ 14-15526-2017 |
| Нормативно-техническая документация |
СП 63.13330.2018; СП 14.13330.2018 (изм. 2, пункт 6.7.3); СТО 36554501-065-2020 (Российская Федерация); СТО 28974873-001-2024 (Кыргызская Республика). |
| Диаметр в прутках | 10 – 40 мм |
| Предел текучести, Н/мм2 | 515 |
| Временное сопротивление разрыву, Н/мм2 | 600 |

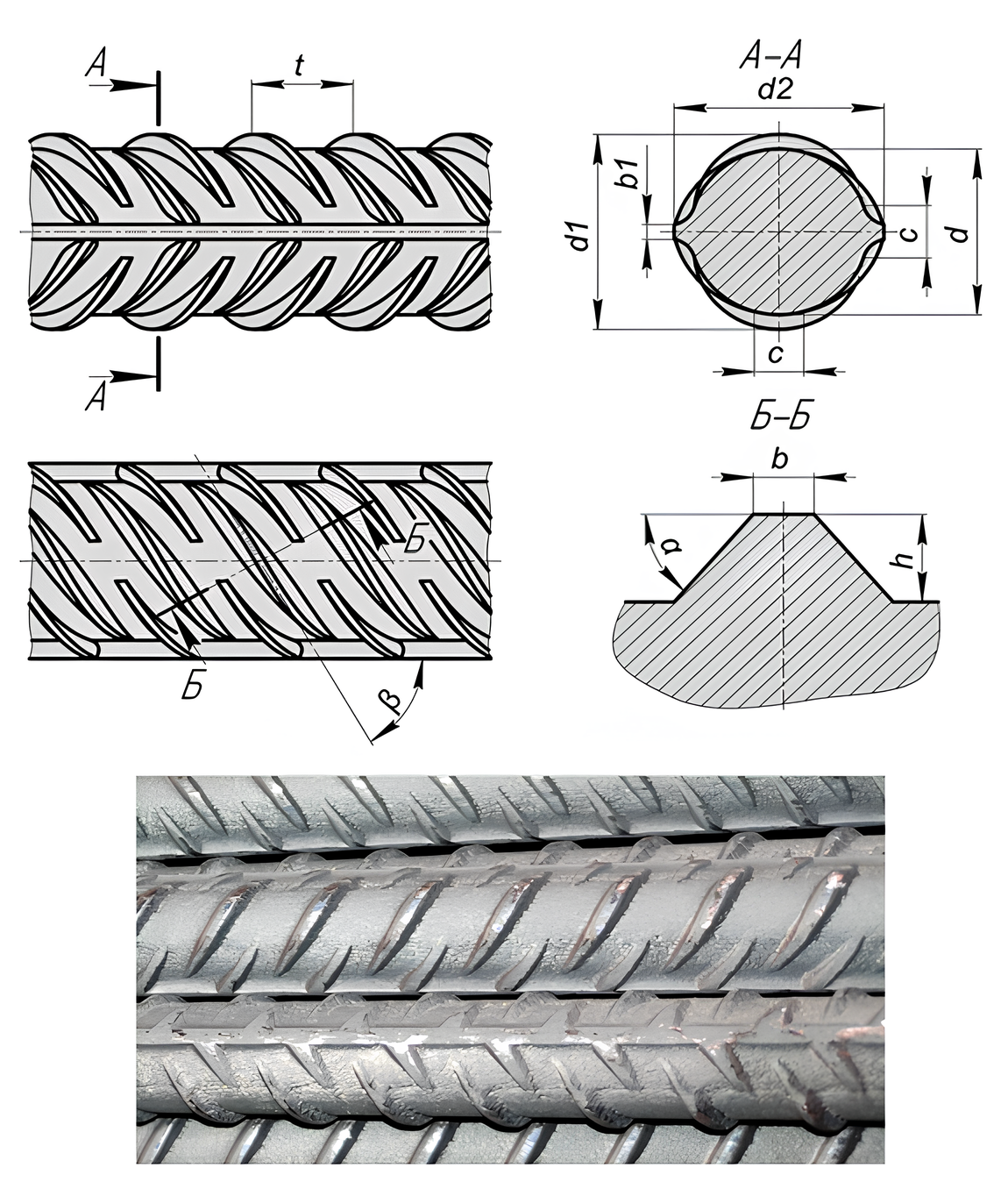

Рисунок 3 – Профиль АРМАКС 500 (А500СП)
Полный перечень характеристик, сертификатов и область применения — на странице продукта АРМАКС 500 (А500СП).
Ас500С — арматура для низких температур
Не вся арматура одинаково хорошо работает при отрицательных температурах окружающего воздуха. При низких температурах обычный металл становится хрупким, и возникает риск хрупкого разрушения.
Ас500С разработана специально для строительства в условиях Крайнего Севера и Арктики. Она сохраняет прочность и вязкость при температурах до –70 °С. Такая арматура уже применяется в проектах СПГ-терминалов, портов и энергетических объектов.
Где особенно полезна: в промышленных и жилых объектах северных регионов, где обычная арматура не гарантирует надёжности.
Характеристики
| Параметр | Значение / Наименование |
|---|---|
| Класс прочности | Ас500С |
| Применение при отрицательных температурах | До −70 °С |
| Ударная вязкость (KCV) при температуре испытания −60 °С, Дж/см2 | 30 |
| Предел текучести, Н/мм2 | 500 |
| Временное сопротивление, Н/мм2 | 600 – 750 |
| Диаметр в прутках, мм | 10 – 40 |
Нормативные документы:
- ТУ 14-15526-2017
- СП 63.13330.2018; СП 52-105-2009
Подробные технические характеристики, область применения и нормативные основания использования — на странице продукта Ас500С.
А500СЕ / А500СН / А500СЕУ / А500СНУ — арматура повышенной и высокой пластичности
В сейсмоопасных районах арматура должна выдерживать сильные деформации, не разрушаясь. Этим требованиям полностью отвечают классы А500СЕ, А500СН, А500СЕУ и А500СНУ. Благодаря высокой пластичности эти стержни сохраняют целостность и прочность даже при землетрясениях силой 8–9 баллов. Такие свойства обеспечивают зданиям устойчивость к многократным подземным толчкам и гарантируют их надежность на десятилетия.
Где особенно полезна: в жилищном строительстве в зонах с высокой сейсмической нагрузкой, в промышленных и энергетических объектах (АЭС, ГЭС), а также в конструкциях, подверженных постоянным вибрациям.
Характеристики
| Параметр | Значение / Наименование |
|---|---|
| Класс прочности | А500СЕ / А500СН / А500СЕУ / А500СНУ |
| Предел текучести, Н/мм2 | 500 |
| Относительное удлинение, % | δ5 — 16, δmax0 — 7 |
| Временное сопротивление, Н/мм2 | 600 |
| Диаметр в прутках, мм | 10 – 40 |
Нормативные документы:
- ГОСТ 34028-2016.
- СП 63.13330.2018; СП 14.13330.2018 (пункт 6.7.6).
Подробные технические характеристики, область применения и нормативные основания использования — на странице продукта А500СН.
Арматура высокой пластичности АРМАКС 500Е (А500СПЕ)
АРМАКС высокой пластичности объединяет требования сейсмостойкого строительства и преимущества уникального профиля. В отличие от «классических» марок А500СЕ / СН, арматура А500СПЕ имеет четырёхсторонний серповидный профиль, который обеспечивает лучшее сцепление с бетоном, уменьшает ширину раскрытия трещин и сокращает длину анкеровки. Таким образом, арматура не только отвечает нормам по сейсмике (8–9 баллов), но и позволяет снизить металлоёмкость и ускорить монтаж.
Где особенно полезна: в строительстве жилых и промышленных зданий в районах с высокой сейсмичностью, в объектах энергетики (АЭС, ГЭС), а также в сооружениях, где конструкции работают под многократными динамическими нагрузками.
Ключевое преимущество: высокая пластичность в сочетании с четырехсторонним серповидным профилем обеспечивает устойчивость к сейсмическим нагрузкам и улучшает сцепление с бетоном.
Характеристики
| Параметр | Значение / Наименование |
|---|---|
| Класс прочности | А500СПЕ/А500СПЕУ |
| Патент РФ на технологию производства | №2814133 |
| Предел текучести, Н/мм2 | 515 |
| Временное сопротивление разрыву, Н/мм2 | 600 |
| Относительное удлинение, % | δ5 — 16, δmax0 — 7 |
| Диаметр в прутках, мм | 10 – 40 |
Нормативные документы:
- ТУ 14-15526-2017, ГОСТ 34028-2016
- СП 63.13330.2018; СП 14.13330.2018 (изм.2, пункт 6.7.3; 6.7.6.)
Рисунок 4 – Применение арматуры высокой пластичности на АЭС
Подробные технические характеристики, область применения и нормативные основания использования — на странице продукта АРМАКС 500Е.
Мостовая арматура АРМАКС 500М (А500СПУ)
Для транспортной инфраструктуры — мостов, путепроводов, тоннелей — важно применение арматуры, которая способна выдерживать многочисленные циклы нагрузок в условиях постоянных динамических воздействий.
Арматура АРМАКС 500М (А500СПУ) сочетает высокую прочность (предел текучести 515 МПа) с доказанной выносливостью при многократных повторяющихся нагрузках.
Испытания 2024–2025 годов подтвердили, что по циклической прочности АРМАКС 500М полностью соответствует традиционной мостовой арматуре класса А-III (А400), при этом существенно превосходя её по прочностным характеристикам. Это позволяет снизить металлоемкость конструкций до 25% без потери надежности.
Осенью 2025 года началась разработка Стандарта организации (СТО), который официально разрешит применение арматуры АРМАКС 500М в проектировании и строительстве мостовых сооружений.
Рисунок 5 – Применение арматуры в мостах
Сравнение арматурного проката друг с другом
Отличия А500 и В500
| Параметр | А500 | В500 |
|---|---|---|
| Класс прочности (предел текучести ≥ 500 МПа) | ✅ | ✅ |
| Тип арматуры | Горячекатаная | Холоднокатаная (проволочная) |
| Применение | Стержневая арматура для монолита и каркасов | Для армирования сварных сеток, ЖБИ, тонких элементов |
| Свариваемость | ✅ | ✅ |
| Пластичность | ✅ выше | ⚠️ ниже |
| Используется в несущих железобетонных конструкциях | ✅ | ❌ (в основном в сетках и плитах) |
| Производственная технология | Горячая прокатка с термомеханическим упрочнением | Холодная деформация |
| ГОСТ | ГОСТ 34028, ГОСТ 5781 | ГОСТ 6727, ГОСТ 10884 |
Отличия А500 и А240
| Параметр | А500 | А240 |
|---|---|---|
| Класс арматуры по прочности | ✅ (высокопрочная) | ❌ (низкопрочная) |
| Предел текучести, МПа | ✅ ~500 | ❌ ~240 |
| Предел прочности, МПа | ✅ ~600 | ❌ ~360 |
| Относительное удлинение, % | ❌ ниже (~14–16%) | ✅ выше (~25%) |
| Наличие периодического профиля | ✅ (рифлёная) | ❌ (гладкая) |
| Применяется в несущих железобетонных конструкциях | ✅ | ❌ (в основном для второстепенных элементов) |
| Подходит для армирования плит, колонн, балок | ✅ | ❌ |
| Подходит для хомутов и монтажных петель | ✅ | ✅ |
| Сварка без ограничений | ⚠️ (ограничено, требует подбора режима) | ✅ |
| Расход стали при проектировании | ✅ (меньше за счёт прочности) | ❌ (больше) |
| Возможность работы в холодном климате | ✅ (при модификациях А500С) | ❌ |
| Совместимость с современными нормами СП 63.13330 | ✅ | ⚠️ (ограничено) |
Отличия А500С и А500СЕ
| Параметр | А500С | А500СЕ |
|---|---|---|
| Класс прочности (предел текучести ≥ 500 МПа) | ✅ | ✅ |
| Повышенная пластичность | ❌ | ✅ |
| Контролируемая ударная вязкость при низких температурах | ✅ | ✅ |
| Допускается в сейсмических конструкциях по СП 14.13330 | ❌ | ✅ |
| Гарантированная работа при циклических нагрузках | ⚠️ (ограниченно) | ✅ |
| Сертификат сейсмостойкости (Е) | ❌ | ✅ |
Отличия А500С и А500
| Параметр | А500 | А500С |
|---|---|---|
| Класс прочности (предел текучести ≥ 500 МПа) | ✅ | ✅ |
| Повышенная свариваемость (С — "свариваемая") | ❌ | ✅ |
| Подходит для сварных каркасов и сеток | ⚠️ (ограниченно) | ✅ |
| Используется в несущих железобетонных конструкциях | ✅ | ✅ |
| Соответствует требованиям СП 63.13330 и ГОСТ 34028 | ⚠️ (частично) | ✅ |
| Обеспечена ударная вязкость при низких температурах | ❌ | ✅ |
| Пластичность и удлинение при разрыве | ⚠️ среднее | ✅ повышенное |
| Допускается применение при сейсмических нагрузках | ❌ | ✅ |
Заключение
На основе проведенного разбора марок арматуры класса А500 можно сформулировать следующие выводы об их применении.
Для типового массового строительства в обычных условиях оптимальным решением является арматура А500С, которая служит надежной и эффективной заменой классу А400.
Когда стоит задача повысить экономическую эффективность проекта, рекомендуется использовать арматуру АРМАКС (А500СП), применение которой позволяет достичь значительной экономии металла без потери прочностных характеристик.
Для объектов, расположенных в сейсмически активных регионах, необходимо применять арматуру повышенной и высокой пластичности А500СЕ и А500СН.
В наиболее ответственных случаях, таких как строительство зданий и сооружений в условиях сейсмичности 8–9 баллов, целесообразно использовать арматуру А500СПЕ, которая сочетает высокую пластичность с преимуществами уникального профиля АРМАКС.
При строительстве в условиях Крайнего Севера и Арктики рекомендуется использовать арматуру Ас500С, специально разработанную для сохранения своих свойств при экстремально низких температурах.
Для транспортной инфраструктуры, включая мосты, путепроводы и тоннели, где ключевым требованием является сопротивление усталостным нагрузкам, предназначена арматура АРМАКС 500М (А500СПУ). Ее использование позволяет создавать более долговечные и надежные конструкции.
Таким образом, современная номенклатура арматурного проката класса А500С предлагает различные решения для любых условий строительства, обеспечивая оптимальное соотношение надежности, долговечности и экономической эффективности.
