Использование арматурного проката для подземной галереи в г. Норильск

В рассматриваемом решении в проекте подземной галереи заменяется арматура класса А500С на арматурный прокат Армакс 500 (Ау500СП) согласно СТО 36554501-065-2020.

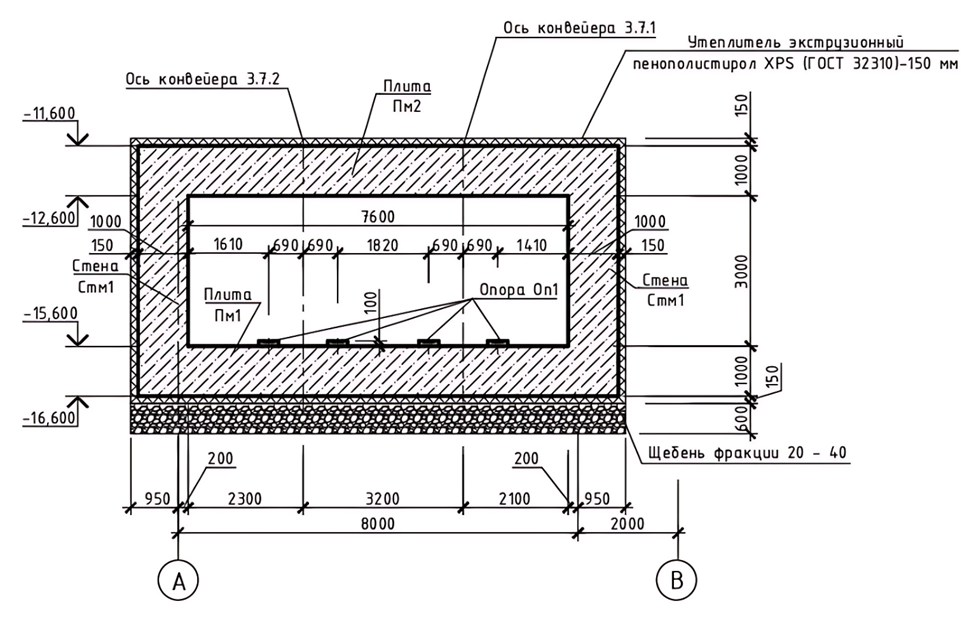

Подземная галерея имеет габаритные размеры 40,1 х 9,6 м, конструкции галереи в разрезе и общий вид расчетной схемы выглядят следующим образом:

Общий вид расчетной схемы при использовании арматурного проката Рисунок 1 — Расчетная схема
Конструкция подземной галереи в объеме в разрезе Рисунок 2 — Конструкция галереи в объеме

Конструктивная схема — стеновая. Основные несущие элементы сооружения:

  • монолитные стены;
  • плита покрытия.

Монолитная плита покрытия принята толщиной 1000 мм. Опирание плиты на стены жесткое. Наружные монолитные стены приняты толщиной 1000 мм. Плита днища галереи принята 1000 мм.

По результатам конечно-элементного анализа было определено армирование при использовании арматуры А500С, а затем определена материалоемкость армирования с применением арматурного проката Армакс 500 (Ау500СП) с учетом положений СТО 36554501-065-2020, которые включают в себя повышенное расчетное сопротивление арматуры в сравнении с А500С, а также снижение ширины раскрытия трещин за счет улучшенного сцепления с бетоном.

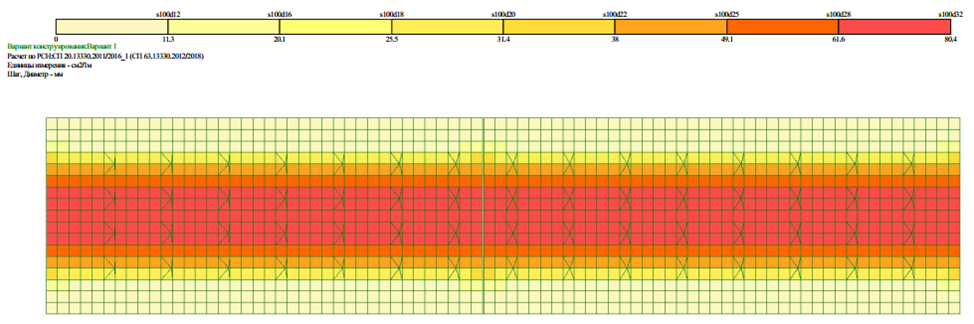

Изменение расчетного армирования на примере площади полной арматуры на 1пм по оси Y у верхней грани фундаментной плиты приведено ниже.

  • С применением А500С:
  • Изменение расчетного армирования с применением арматуры А500С Рисунок 3 — Расчетное армирования с применением А500С

  • С применением Армакс 500:
  • Изменение расчетного армирования с применением арматуры А500СП Рисунок 4 — Расчетное армирования с применением Армакс 500

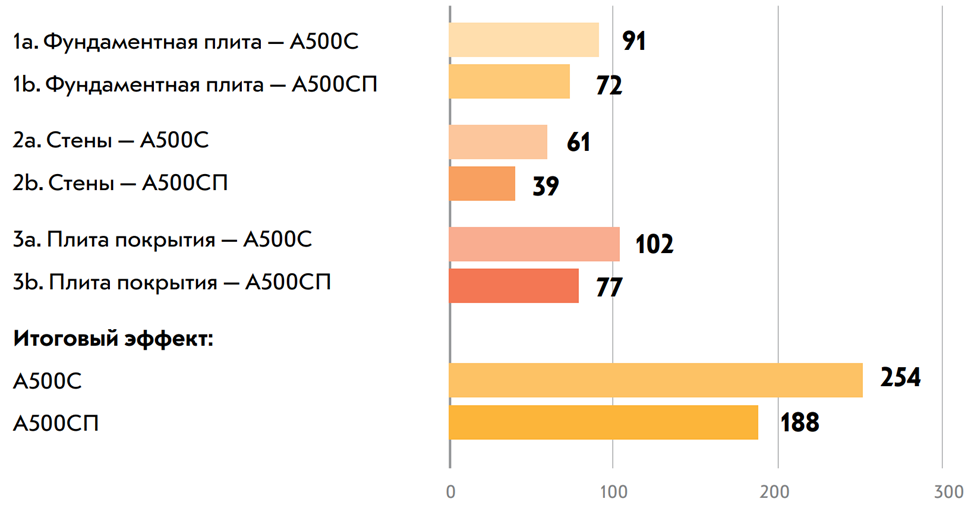

Сравнение фактически принятого армирования представлено в таблице ниже.

Таблица 1 — Сравнение принятого армирования

Конструкция Масса А500С, кг Масса Армакс 500, кг Разница, кг Разница относительно А500С, %
Фундаментная плита 90752 72132 18620 21
Монолитные стены 61129 39357 21772 36
Плита покрытия 102502 76462 26040 25
Всего 254383 187951 66432 26
