В рассматриваемом решении в проекте многоэтажного жилого дома заменяется арматура класса А500С на арматурный прокат А500СП (Ау500СП) согласно СТО 36554501-065-2020.
Многоэтажный жилой дом представляет собой отдельно стоящий 19 этажный (с учетом технического этажа) железобетонный каркас с подвалом, близкой к прямоугольной форме в плане с максимальными размерами 30,1 х 18,6 м. Расчетная схема здания выглядит следующим образом:

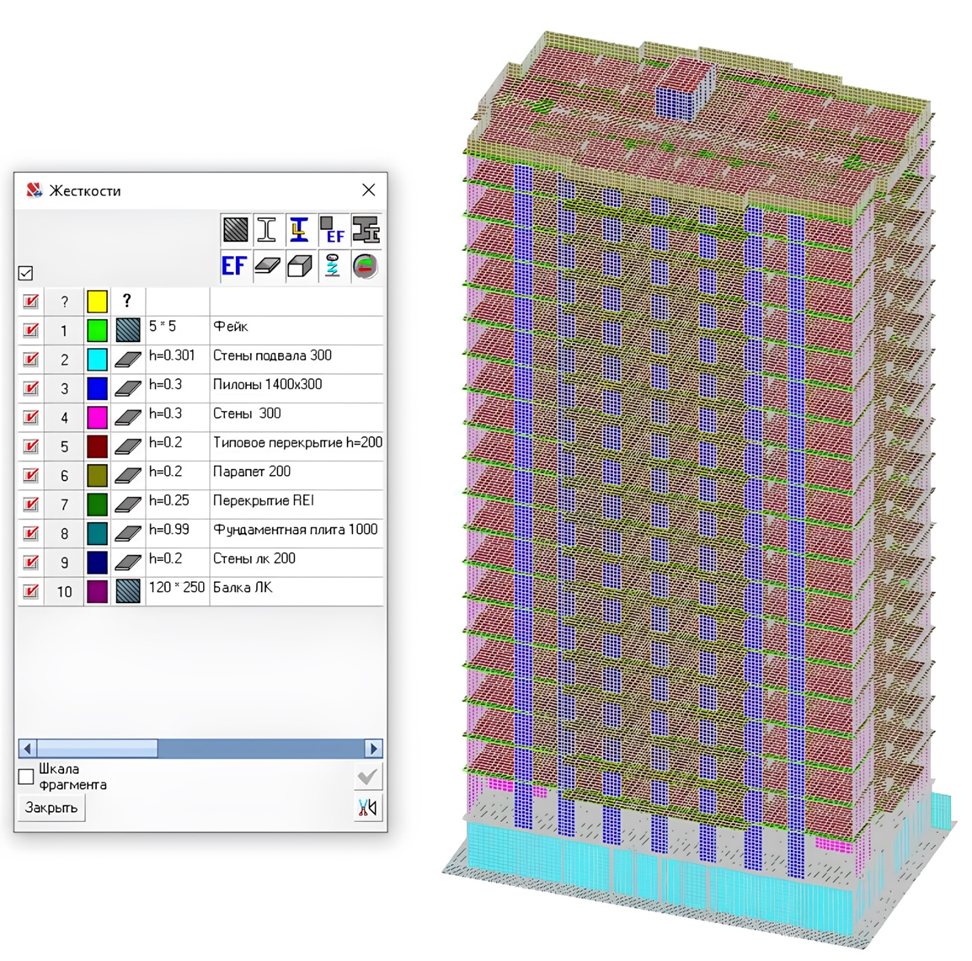

Рисунок 1 - Расчетная схема многоэтажного жилого дома
Конструктивная схема здания представляет собой монолитный железобетонный каркас рамного типа с:
- монолитными перекрытиями толщиной 200 мм и 250 мм;
- монолитными пилонами с размерами 300 х 1400 мм;
- монолитными вертикальными стенами толщиной и диафрагмами толщиной 300 мм;
- фундаментной плитой на естественном основании толщиной 1 м.
По результатам конечно-элементного анализа было определено армирование при использовании арматуры А500С, а затем определена материалоемкость армирования с применением арматурного проката А500СП (Ау500СП) с учетом положений СТО 36554501-065-2020, которые включают в себя повышенное расчетное сопротивление арматуры в сравнении с А500С, а также снижение ширины раскрытия трещин за счет улучшенного сцепления с бетоном.
Изменение расчетного армирования на примере площади полной арматуры на 1пм по оси X у верхней грани фундаментной плиты приведено ниже.
- С применением А500С (Фон 25 шаг 200 мм, добор 36 шаг 200 мм):
- С применением А500СП (Фон 25 шаг 200 мм, добор 32 шаг 200 мм):

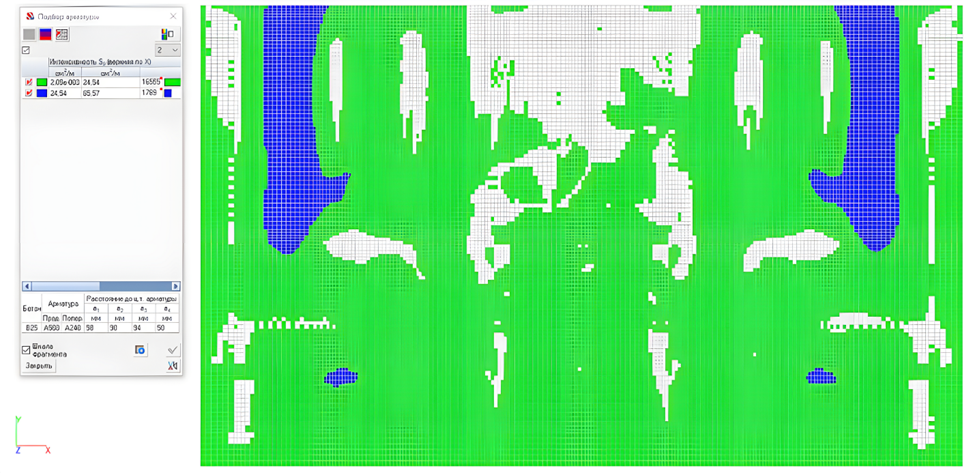

Рисунок 2 - Изменение расчетного армирования с применением А500С

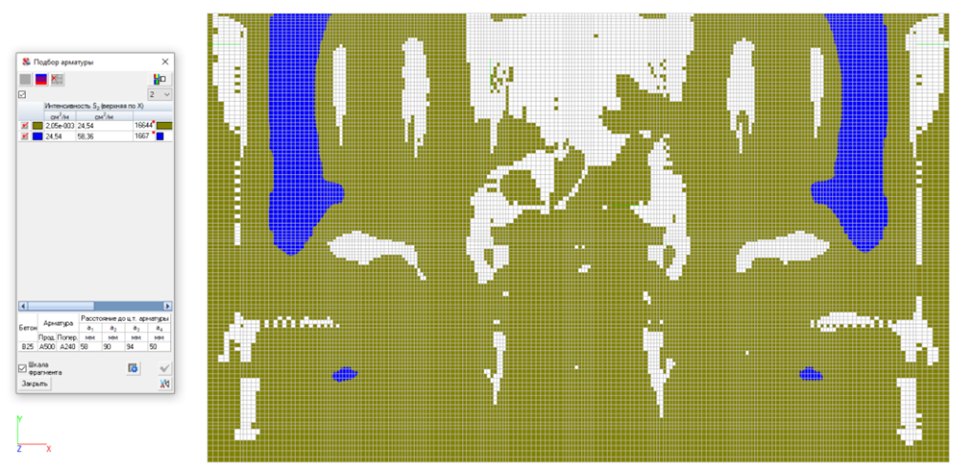

Рисунок 3 - Изменение расчетного армирования с применением А500СП
Сравнение фактически принятого армирования представлено в таблице ниже

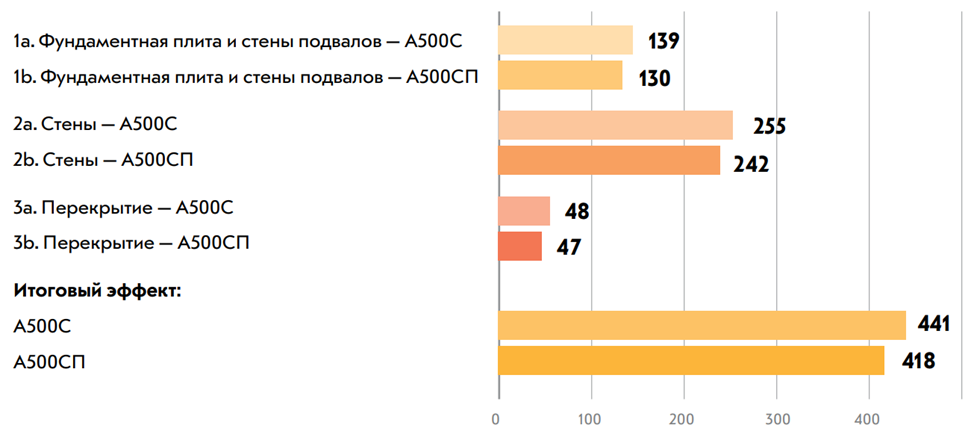

Таблица 1 — Сравнение принятого армирования
Конструкция | Масса А500С, кг | Масса А500СП, кг | Разница, кг | Разница относительно А500С, % |
---|---|---|---|---|
Фундаментная плита | 138485 | 129562 | 8923 | 6,4 |
Стены и пилоны | 254303 | 241961 | 12342 | 4,9 |
Перекрытия | 47705 | 46417 | 1288 | 2,7 |
Всего | 440493 | 417940 | 22553 | 5,1 |
