Калькулятор подбора БШС
Как это работает
Калькулятор позволяет подобрать сечение шпунтовой системы и ее объемов по сортаментам ТУ 25.11.23-001-59127210-2021 и ТУ 24107-008-00186269-2021. Расчет может производится по вводимому максимальному изгибающему моменту в сечении, по требуемым геометрическим характеристикам сечения либо по существующим решениям.
Для каждого варианта расчета подбор сечения осуществляется по основным геометрическим характеристикам исходного профиля, а именно, по моментам инерции и моментам сопротивления:

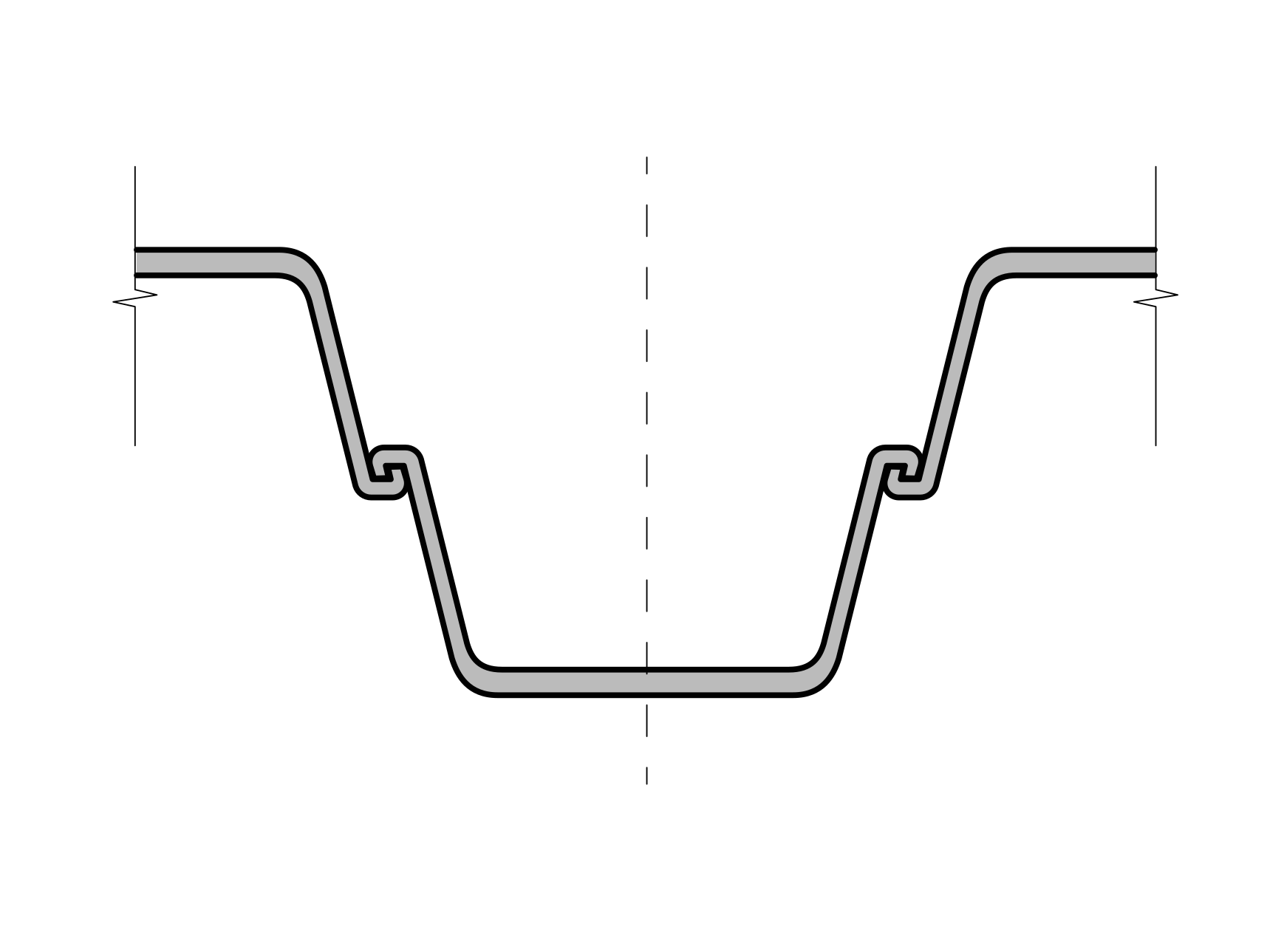

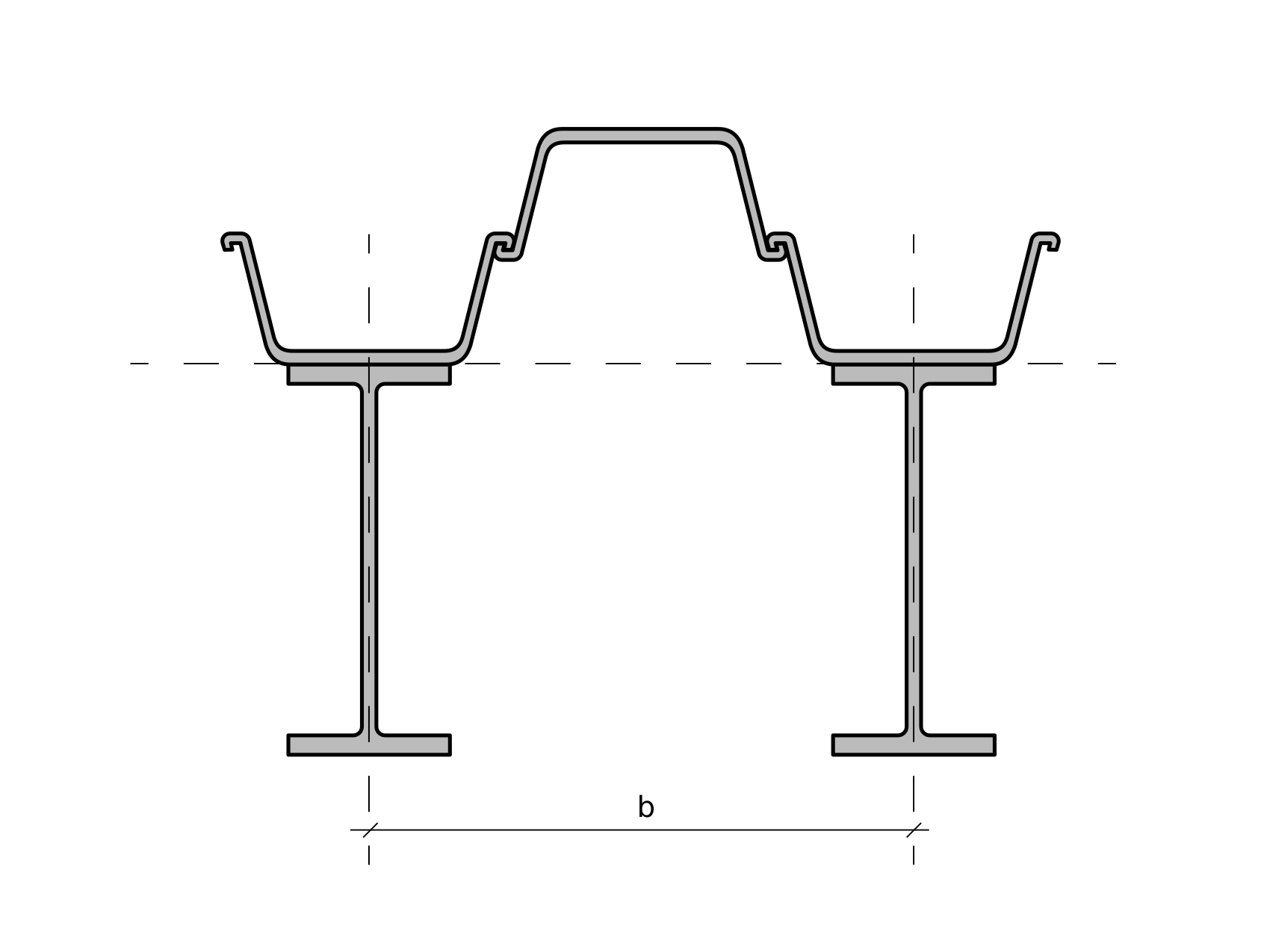

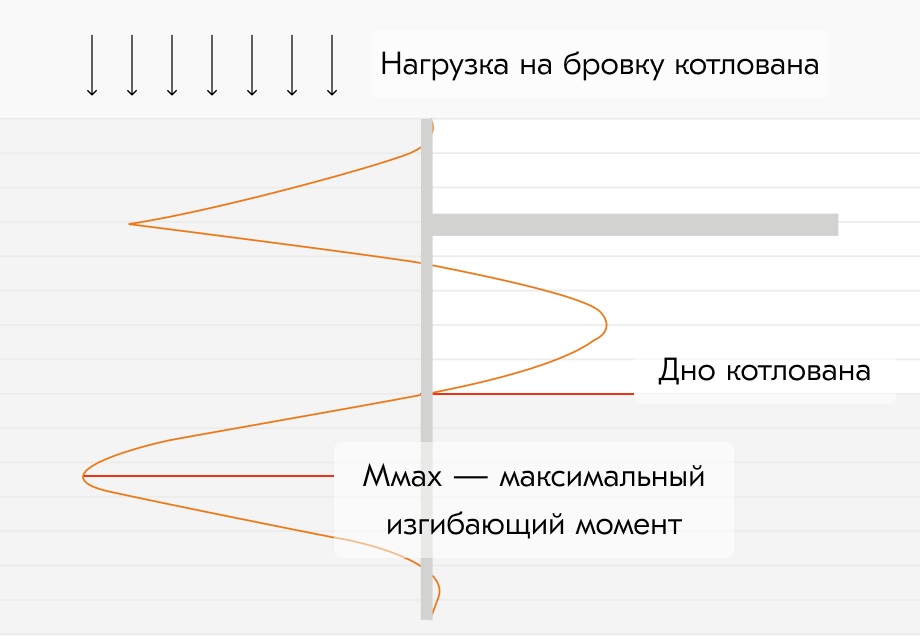

- В случае подбора по «Изгибающему моменту сечения» необходимо указать расчетное сопротивление стали подбираемого элемента конструкции и максимальный изгибающий момент, полученный при расчетах ограждающей конструкции шпунтовой стенки.
- При подборе по «Геометрическим характеристикам» необходимо ввести геометрические характеристики исходного шпунтового профиля или требуемые по расчётам момент инерции и момент сопротивления. Также возможен подбор только по вводу одной из геометрических характеристик, например, только по моменту сопротивления, или только по моменту инерции.
- В случае подбора по «Существующему решению» необходимо выбрать сортамент и профиль компании-аналога;
Обращаем Ваше внимание, что сервис предоставляет возможность получения информации об объеме подобранных шпунтовых систем. Для получения информации необходимо добавить необходимое количество участков, ввести данные о их длине и высоте шпунта. В случае отсутствия данных о геометрических характеристиках участков, расчет будет производиться без определения объема.
После заполнения необходимых для расчета полей становится активной кнопка «Подобрать», для вывода списка предлагаемых профилей, необходимо ее нажать. Для очистки всех заполняемых вручную полей необходимо нажать «Сбросить». В результатах подбора выводятся наиболее легкие удовлетворяющие расчету сечения из разных групп сортамента.
Тип подбора
