Логистические комплексы

Логистические комплексы — это здания большой площади, в которых конструктивная схема напрямую связана с технологией работы объекта: размещением стеллажей, движением складской техники, расположением ворот, зонами погрузки и разгрузки, полезной высотой хранения и возможностью устройства мезонинов.

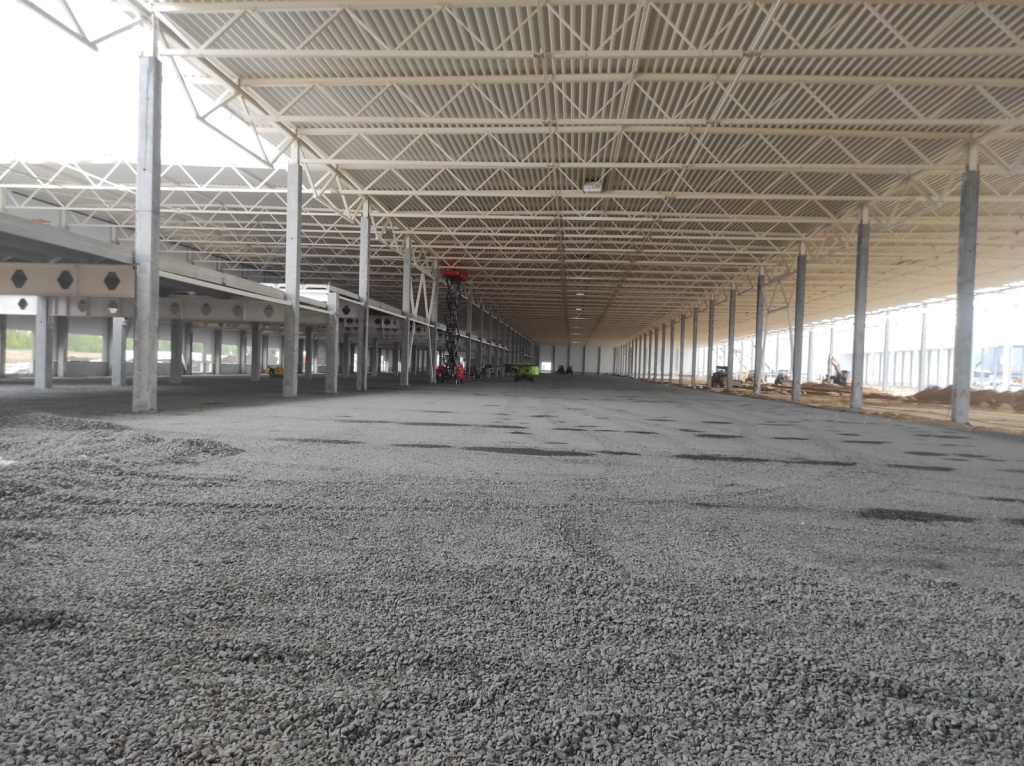

Внутренний объём логистического комплекса

Мы собрали технические решения для логистики, чтобы на раннем этапе проектирования было проще оценить применимость металлического каркаса, сравнить возможные конфигурации и понять, как выбранная схема повлияет на планировку, металлоёмкость, монтаж и дальнейшую эксплуатацию здания.

Класс склада помогает на раннем этапе понять, какие требования объект предъявляет к конструктивной схеме.

Класс склада	Высота до низа конструкций	Сетка колонн / пролёты	Нагрузка на пол	Ворота и разгрузка	Назначение
A+	Более 12,0 м (до 14,0 м)	Шаг колонн 12 м, пролёты от 24 до 32 м	От 6,5 до 8,0 т/м²	Автоматические доковые ворота (1 док на 500–700 м²), доклевеллеры, докшелтеры	Высокоинтенсивные логистические хабы со сквозным грузопотоком (cross-docking). Каркас проектируется под максимальную пространственную жесткость для работы высотной автоматизированной техники (VNA) и тяжелых спринклерных систем пожаротушения.
A	От 10,0 до 12,0 м	Шаг колонн 12 м, пролёты 24 м	От 5,0 до 6,0 т/м²	Доковые ворота с перегрузочными тамбурами (1 док на 1000 м²)	Распределительные центры федерального значения под широкопроходное стеллажное хранение. Оптимальная и самая востребованная схема: минимизирует металлоемкость ферм при сохранении высокого полезного объема.
B+	От 8,0 до 10,0 м	Регулярная сетка с уменьшенным пролётом (18×12 м или 18×6 м)	От 4,0 до 5,0 т/м²	Доковые ворота или пандусы с организованными зонами разгрузки	Средние оптово-распределительные склады и производственно-складские здания. Конструктив покрытия часто дополняется подстропильными конструкциями для локального размещения технологических мезонинов и площадок под АБК.
B	От 6,0 до 8,0 м	Свободная или нерегулярная сетка (6×6 м, 12×6 м), часто многоэтажные схемы	От 3,0 до 4,0 т/м²	Прямой заезд техники в здание, пандусы, распашные ворота	Локальные склады регионального значения или проекты глубокой реконструкции старых промзон. Большепролётные фермы здесь экономически нецелесообразны; каркас переводится на легкие рамные конструкции или стандартные балочные перекрытия.

Архитектору — проще увязать сетку колонн с планировкой, воротами, доками, стеллажами и логистикой участка.

Конструктору — есть опорная схема для предварительного расчёта, сравнения пролётов, подбора элементов покрытия и оценки нагрузок.

ГИПу и РП — проще проверить реализуемость концепции, увидеть ограничения по габаритам, монтажу, инженерным системам и срокам.

Заказчику — понятнее, как выбранная схема влияет на металлоёмкость, стоимость, сроки изготовления, монтаж и дальнейшую эксплуатацию здания.

Производителю металлоконструкций — проще оценить состав элементов, технологичность изготовления, повторяемость узлов и логику поставки на объект.

Решения подходят для логистических центров, распределительных складов, складских комплексов большой площади и производственно-складских зданий с регулярной планировочной структурой.

Логистические комплексы обычно проектируются как большепролётные объекты с регулярной сеткой колонн. Для покрытий применяются ферменные конструкции, позволяющие перекрывать большие пролёты без промежуточных опор и сохранять свободное пространство для складских процессов.

Чтобы увязать технологию склада с архитектурно-строительными решениями на начальном этапе, мы систематизировали базовые параметры каркаса:

Параметр	Проектные возможности	Влияние на проектные решения
Тип объекта	Логистический центр, складской комплекс, распределительный центр, производственно-складское здание	Помогает определить, насколько объект требует большепролётной схемы и регулярной сетки колонн
Типовая ячейка колонн	24×12 м, 24×18 м	Влияет на размещение стеллажей, проезды техники и гибкость планировки
Шаг крайних колонн	6 м	Позволяет размещать ворота и доковые зоны вдоль одного или нескольких фасадов
Полезная высота хранения	8,5–12,5 м, в отдельных проектах до 14 м	Учитывается при выборе высоты здания, конструкций покрытия и инженерных систем
Мезонины	Возможны под АБК, технические и складские помещения	Позволяют разместить дополнительные функции внутри основного складского объёма
Сетки мезонинов	6×6, 6×12, 9×12, 12×12 м	Подбираются с учетом назначения зоны, нагрузок и технологии эксплуатации

Регулярная сетка колонн помогает заранее увязать стеллажи, проходы, зоны комплектации и маршруты складской техники. Большие пролёты дают больше свободы внутри складской зоны и уменьшают количество ограничений при изменении планировки.

Шаг крайних колонн 6 м позволяет предусматривать ворота для погрузки и разгрузки вдоль фасада. Это важно для объектов с интенсивным грузопотоком, где схема движения транспорта и расположение доков влияют на эффективность всей логистики.

Если внутри здания нужны дополнительные функции, можно предусмотреть мезонины: под административно-бытовые помещения, технические зоны, комплектацию или дополнительные складские уровни. В этом случае конструктивная схема должна учитывать не только нагрузки от перекрытия, но и связь мезонина с основным складским объёмом.

Геометрические параметры каркаса напрямую определяют объемно-планировочное решение: от полезной высоты склада до трассировки спринклерных систем и компоновки стеллажей.

На этом же этапе можно предварительно оценить металлоёмкость. Для покрытий на фермах с верхним поясом из двутавра она составляет от 13,72 до 25,05 кг/м² в зависимости от пролёта, сетки колонн, уклона кровли, снегового района и типа подстропильной конструкции. Для балочных клеток мезонинов и антресолей удельный расход стали составляет от 23,6 до 90,6 кг/м² — в зависимости от сетки колонн, типа перекрытия и эксплуатационной нагрузки.

Конструктивная схема логистического комплекса формируется из нескольких связанных элементов: основного каркаса, покрытия, подстропильных конструкций, связевой системы, мезонинов, балочных клеток и кровельной системы.

В состав каркаса логистического комплекса входят колонны, стропильные и подстропильные фермы, связи, элементы покрытия, а также конструкции мезонинов и антресолей, если они предусмотрены проектом.

Для перекрытия больших пролётов можно использовать решение «Фермы покрытия с верхним поясом из двутавра, пролётами 18, 24 и 30 м».

Для кровельных систем с уклоном от 5% подходит «Фальцевая кровля» — решение для прогонных и беспрогонных покрытий из оцинкованной стали с полимерным покрытием.

Если в здании нужны мезонины, антресоли или технические площадки, можно использовать «Балочные клетки» с перфорированным ригелем.

Для подбора отдельных балок перекрытий предусмотрен «Сортамент балок из перфорированного двутавра» — для антресолей складских зданий, офисных и производственных зон.

При необходимости в проекте можно предусмотреть места для подвеса инженерного оборудования, воздуховодов, кабельных трасс и технологических систем. Такие нагрузки должны быть заданы в исходных данных и проверены расчётом.

Баланс технологичности и экономики достигается за счёт того, что регулярная сетка колонн адаптируется под разные схемы хранения, большепролётное покрытие сохраняет свободное пространство внутри склада, а беспрогонная кровля сокращает количество элементов и упрощает монтаж. Фермы пониженной высоты помогают сохранить полезный объём здания, а типовые узлы и чертежи ускоряют предварительную проработку проектного решения. В отдельных случаях конструкции покрытия могут не требовать огнезащиты — это уточняется по параметрам объекта и требованиям пожарной безопасности.

Концепт будущего склада не обязательно собирать с нуля. Технические решения ЕВРАЗ показывают каркас здания прежде, чем чертежи уйдут в детальную проработку. Вы получаете точную картину того, какими будут кровельная система и внутренние перекрытия. Прозрачный горизонт планирования с быстрым принятием решений.

Инженерный подход, который бережет ваше время. Готовые фермы из прокатного двутавра. Не ржавеют изнутри, не требуют огнезащиты (R15) и не съедают высоту здания. Скачайте BIM-модели и чертежи, чтобы сразу пустить концепт в работу.

Монолитная защита без мостиков холода. Герметичная фальцевая кровля (замок 360°) со скрытым крепежом. Не горит (R30), держит тепло и позволяет ставить оборудование прямо на скат без пробития металла. Надежность на 30+ лет по цене мембраны.

Легкие перекрытия со встроенной инженерией. Балочные клетки из перфорированных двутавров экономят до 25% металла. Тяните сети прямо сквозь балки, сохраняя объем помещения. BIM-модели, чертежи и узлы готовы к интеграции в ваш проект.

Вместе с балочными клетками вы получаете готовую базу сечений. Заранее просчитанная несущая способность и масса профилей полностью избавляют от предпроектной рутины. Выбирайте оптимальный вариант и продолжайте без лишних итераций.
