Подкрановые балки и конструкции

Описание технического решения

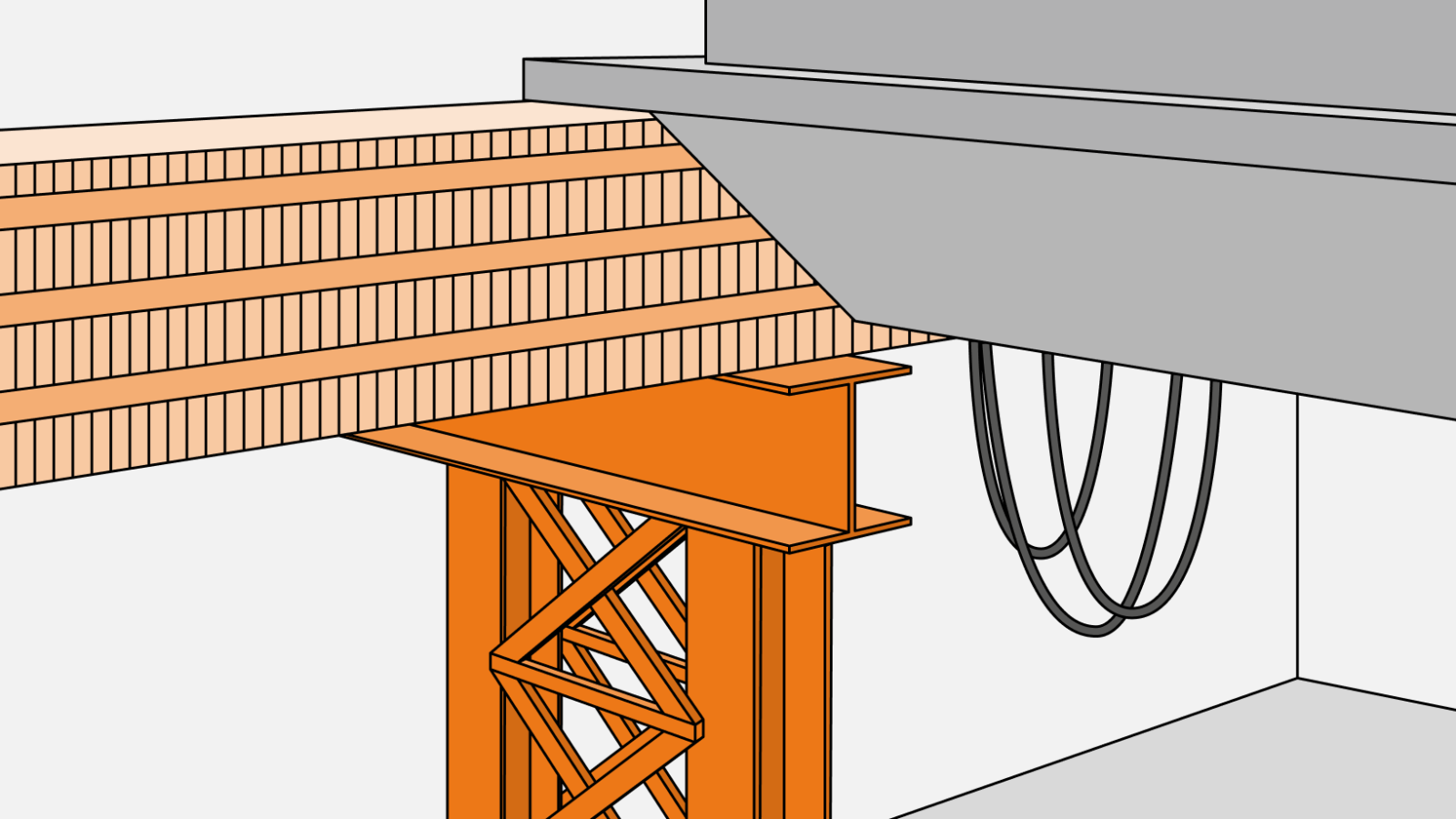

В представленном техническом решении разработаны конструкции подкрановых балок и крановых консолей для зданий с мостовыми опорными кранами. Решение предназначено для производственных зданий с шагом колонн 6 и 12 метров.

Техническое решение включает в себя:
  • чертежи элементов и узлов креплений подкрановых конструкций пролетами 6 и 12 метров, достаточные для разработки марки КМ;
  • компоненты подкрановых балок и тормозных ферм для ведущих CAD-систем: Tekla Structures, Autodesk Revit и ModelStudio.
Конструкции разработаны для зданий с мостовыми кранами режима работы 1К-6К по ГОСТ 25546-82 грузоподъемностью от 2 до 32 тонн. Подкрановые балки и консоли разработаны для зданий с рекомендуемыми размерами пролетов 18 м, 24 м. Расчёт элементов выполнен в соответствии с СП 16.13330.2017 и СП 20.13330.2016 с учетом стесненного кручения.

Основное отличие от типовых альбомов – применение технологичных прокатных сечений вместо сварных с поперечными ребрами. Для балок пролётом 6 м и большинства балок пролетом 12 м - не требуется установка тормозных ферм. Особое внимание уделено снижению металлоемкости и упрощению монтажа.

Для подбора сечения стальной подкрановой балки, воспользуйтесь сервисом "Подбор подкрановых конструкций".

Описание конструктивных особенностей подкрановых балок

Подкрановые балки выполнены из прокатных двутавров классов С355Б и С390Б;
Тип балки Длина, м Конструктивные особенности
Схема работы Марка
Рядовые однопролетные 6, 12 Разрезная БК6, БК12
Рядовые двухпролетные 12 Неразрезная БК6-6
Концевые 6, 12 Разрезная БК6к, БК6-6к
Усиленные концевые 6 Разрезная БК6у
  • Подкрановые балки двух типов: из прокатных двутавров и из составного сечения – с усилением верхнего пояса балки прокатным уголком.;
  • Отсутствие промежуточных ребер жесткости снижает металлоемкость;
  • Подкрановые балки двух типов: из прокатных двутавров и из составного сечения – с усилением верхнего пояса балки прокатным уголком;
  • Крановые консоли представлены двух типов: составного сечения и из прокатных двутавров, рассчитаны на нагрузку от 5 до 40 тс;
  • Для большинства балок не требуется установка тормозных ферм.

Преимущества

  • Оптимизированные сечения подкрановых балок с учетом всех видов нагрузок;
  • Учет современных нормативных требований.

Состав тех. решения

ZIP Каталог элементов подкрановых балок 12 м с тормозными фермами (Revit)
Каталог семейств элементов подкрановых балок длиной 12 метров с тормозными фермами. Представленные элементы предназначены для устройства подкрановых конструкций по альбому технических решений 8.01.03-КМ для ПО "Autodesk Revit"
ZIP, 30.33 Mb
ZIP Каталог элементов подкрановых балок 12 м без тормозных ферм (Revit)
Каталог семейств элементов подкрановых балок длиной 12 метров без тормозных ферм. Представленные элементы предназначены для устройства подкрановых конструкций по альбому технических решений 8.01.02-КМ для ПО "Autodesk Revit"
ZIP, 8.16 Mb
ZIP Каталог элементов подкрановых балок 6 м (Revit)
Каталог семейств элементов подкрановых балок длиной 6 метров. Представленные элементы предназначены для устройства подкрановых конструкций по альбомам технических решений 8.01.01-КМ для ПО "Autodesk Revit"
ZIP, 11.10 Mb
ZIP Каталог элементов подкрановых балок 12 м с тормозными фермами (Tekla Structures)
Каталог семейств элементов подкрановых балок длиной 12 метров с тормозными фермами. Представленные элементы предназначены для устройства подкрановых конструкций по альбому технических решений 8.01.03-КМ для ПО "Tekla Structures"
ZIP, 1.32 Mb
ZIP Каталог элементов подкрановых балок 12 м без тормозных ферм (Tekla Structures)
Каталог семейств элементов подкрановых балок длиной 12 метров без тормозных ферм. Представленные элементы предназначены для устройства подкрановых конструкций по альбому технических решений 8.01.02-КМ для ПО "Tekla Structures"
ZIP, 135.21 Kb
ZIP Каталог элементов подкрановых балок 6 м (Tekla Structures)
Каталог семейств элементов подкрановых балок длиной 6 метров. Представленные элементы предназначены для устройства подкрановых конструкций по альбомам технических решений 8.01.01-КМ для ПО "Tekla Structures"
ZIP, 211.22 Kb
CDE Каталог элементов подкрановых конструкций (ModelStudio)
Каталог семейств элементов подкрановых балок длиной 6, 12 метров с тормозными фермами и без. Представленные элементы предназначены для устройства подкрановых конструкций по альбомам технических решений 8.01.01-КМ, 8.01.02-КМ, 8.01.03-КМ для ПО "ModelStudio"
CDE, 838.59 Kb
Подбор подкрановых конструкций Подбор подкрановых конструкций
Предназначен для подбора подкрановых балок в горячекатаном исполнении из двутавров по ГОСТ 57837 / ГОСТ 35087 на основе альбома технических решений подкрановых конструкций
DWG Конструкции кранового пути. Детали крепления крановых рельс.
Узлы и детали крепления крановых рельс к подкрановым балкам из прокатного двутавра. 8.01.05-КМ
DWG, 677.14 Kb
DWG Конструкции кранового пути. Подкрановые балки пролётом 12 м с тормозными фермами по верхним поясам
Элементы и сечения подкрановых балок длиной 12м из прокатного двутавра c тормозными фермами по верхним поясам. 8.01.03-КМ
DWG, 3.64 Mb
DWG Конструкции кранового пути. Подкрановые балки пролётом 12 м
Элементы и сечения подкрановых балок длиной 12м из прокатного двутавра. 8.01.02-КМ
DWG, 2.06 Mb
DWG Конструкции кранового пути. Подкрановые балки пролетом 6 м
Элементы и сечения подкрановых балок длиной 6м из прокатного двутавра. 8.01.01-КМ
DWG, 2.57 Mb

Еще по теме

PDF Технические условия на горячекатаные двутавры дополнительных профилеразмеров
Технические условия 24107-016-00186269-2021 разработаны с целью расширения сортамента двутавров и включают...
PDF, 560.85 Kb
Система покрытия на основе ферм с верхним поясом из двутавра пролетом 18 м, 24 м и 30 м Система покрытия на основе ферм с верхним поясом из двутавра пролетом 18 м, 24 м и 30 м
Конструкции беспрогонных покрытий на основе ферм с верхним поясом из прокатного двутавра. Для однопролетных и многопролетных зданий, пролетами 18 м, 24 м, 30 м и уклоном кровли 2, 5 и 10%.
Система покрытия на основе ферм с поясами из двутавра пролетом 36 метров Система покрытия на основе ферм с поясами из двутавра пролетом 36 метров
Конструкции покрытий с прогонами, на основе ферм с поясами из прокатного двутавра. Для однопролетных и многопролетных зданий, пролетом 36 м и уклоном кровли 5%.
Фальцевая кровля Фальцевая кровля
Конструкция фальцевой кровли из оцинкованной стали с ребрами жесткости и полимерным покрытием для прогонных и беспрогонных кровельных систем с уклоном от 5%.
