Описание технического решения

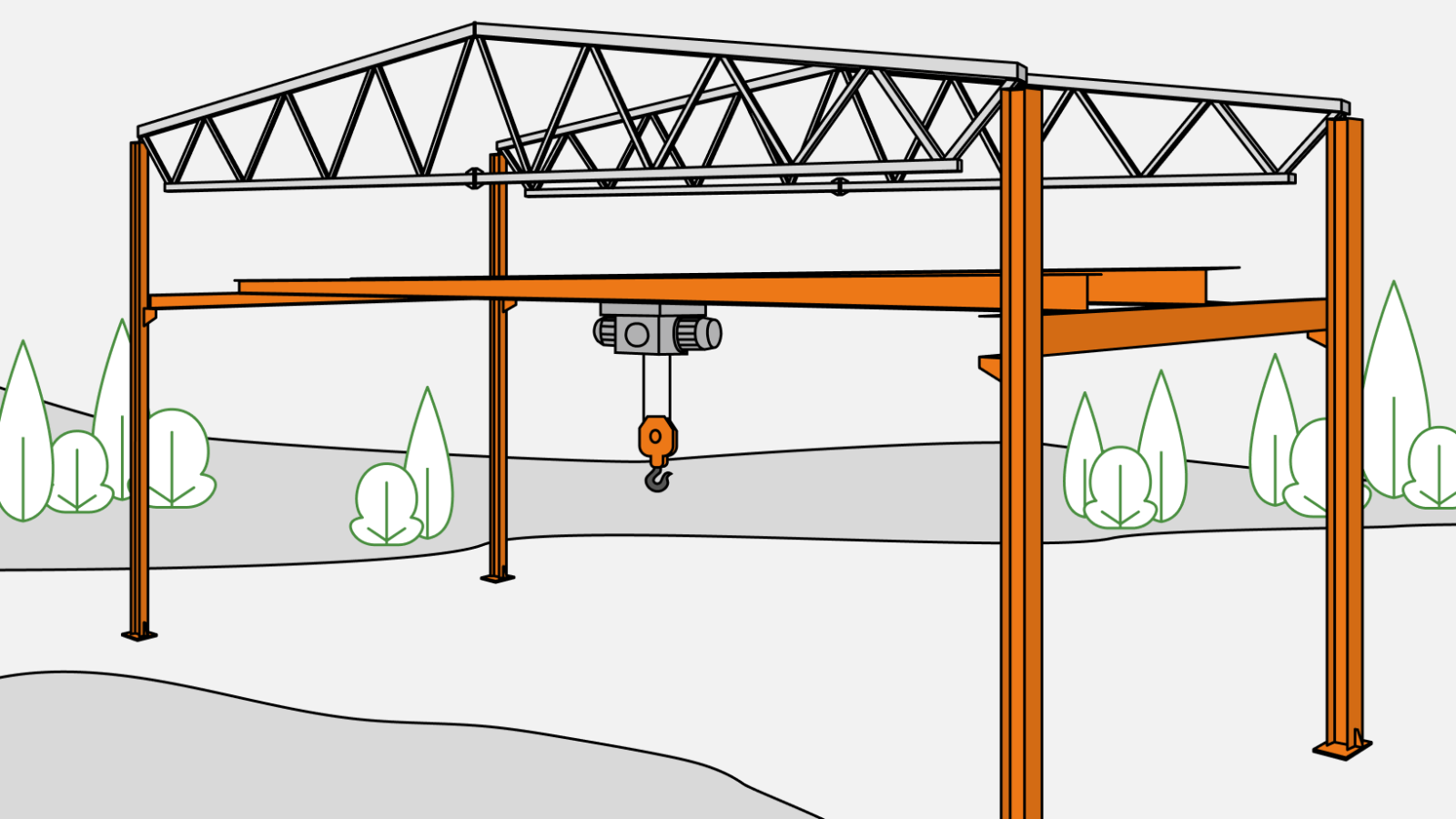

Техническое решение содержит конструктивные схемы стальных колонн из прокатных двутавров по ГОСТ 57837 / ГОСТ 35087 для одноэтажных зданий с мостовыми опорными кранами. В данном техническом решении разработаны колонны для производственных зданий с мостовыми кранами грузоподъемностью 5т, 12.5т, 20т и 32т.
Техническое решение включает в себя:
- чертежи элементов* и узлов баз стальных колонн для зданий с кранами;
- компоненты элементов колонн, в том числе с подкрановыми консолями, для ведущих CAD-систем: Tekla Structures, Autodesk Revit и ModelStudio;
Конструкции разработаны для использования в зданиях с мостовыми кранами режима работы не более 6К по ГОСТ 25546-82. Они применимы для большинства регионов РФ по снеговым (II-IV) и ветровым (I-III) нагрузкам, а также при сейсмичности до 6 баллов. Конструкции подходят для зданий с высотой колонн от 7.2 до 13.2 м. Расчёт элементов выполнен в соответствии с СП 16.13330.2017 и СП 20.13330.2016.
В отличие от типовых решений, в альбоме учтена технологичность изготовления и монтажа - применены одноветвевые сплошностенчатые колонны. Использованы современные сортаменты профилей и материалы, а также учтены актуальные требования к нагрузкам и расчётам. При разработке решений учитывались различные факторы, включая снижение общей стоимости, сокращение металлоёмкости и упрощение монтажа.
Описание конструктивных особенностей
- Колонны имеют разделение на подкрановую и надкрановую части с различными сечениями в зависимости от грузоподъемности кранов;
| Грузоподъемность крана, т | Высота надкрановой части Hкв, м | Сечение надкрановой части | ||
|---|---|---|---|---|
|
Колонны К1 (шаг 6м) |
Колонны К2 (шаг 6м) |
Колонны К2 (шаг 12м) |
||
| 5 | 3.3 | Такое же, как и у подкрановой части | ||
| 12.5 | ||||
| 20 | 4.8 | 35Ш1 | 40Ш1 | 40Ш2 |
| 32 | 5.0 | 35Ш1 | 40Ш1 | 40Ш2 |
- Конструкция предусматривает опирание кранового пути на консоли колонн с привязкой 750 мм;
- Опирание стропильных конструкций принято шарнирным, без эксцентриситета;
- В предложенных решениях, в зависимости от нагрузок, применяется сталь классов С255Б и С355Б;
- Подкрановые части колонн рассчитаны в двух вариантах: с наличием раскрепляющей распорки по середине высоты и без таковой.
Преимущества
- Унифицированные решения для различных грузоподъемностей кранов;
- Оптимизированные сечения с учетом всех видов нагрузок;
- Учет современных нормативных требований;
Для подбора сечения колонн и параметров баз колонн воспользуйтесь сервисом "Подбор колонн".
Состав тех. решения
RAR
Каталог элементов колонн для зданий с кранами (Revit)
ZIP
Каталог элементов колонн зданий (Tekla Structures)
CDE
Каталог элементов колонн зданий (ModelStudio)
