Подкрановая балка — это несущий элемент, выполняемый из стали или железобетона, который опирается на колонны и служит основанием для крепления рельса грузоподъемного крана. Она воспринимает все вертикальные и поперечные нагрузки от движущегося кранового оборудования, обеспечивая его устойчивость и безопасность. Это ключевое конструктивное решение для организации внутризаводского транспорта.
Данное техническое решение незаменимо для владельцев производственных цехов, логистических комплексов и складских терминалов, где требуется надежная и долговечная система для перемещения тяжелых грузов. Подробнее о технических решениях для таких проектов можно узнать на странице «Подкрановые конструкции».
Для чего нужны подкрановые балки
Основное назначение подкрановой балки — создание прочного и жёсткого пути для передвижения мостовых или козловых кранов. Она предназначена для восприятия значительных динамических нагрузок, вибраций и боковых толчков, возникающих в процессе работы.
Балки подкрановых путей играют роль направляющих, обеспечивая точность и плавность хода грузоподъемного механизма. В их функции также входит повышение общей жёсткости каркаса здания.

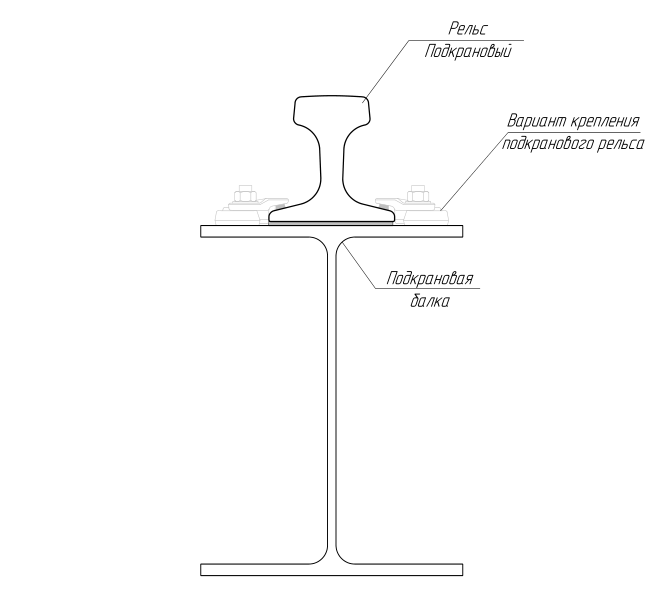

Как выглядит подкрановая балка? Это чаще всего мощный металлический профиль (двутавр) или составная сварная конструкция, на верхний пояс которой крепится подкрановый рельс.
Виды подкрановых балок
Подкрановые балки классифицируют по нескольким признакам.
По материалу изготовления выделяют стальные подкрановые балки и железобетонные (ЖБ). Стальные конструкции распространены шире благодаря своей прочности и удобству монтажа.
По способу изготовления различают балки из прокатного двутавра и более мощные сварные подкрановые балки.
По статической схеме бывают разрезные подкрановые балки (каждая балка работает независимо) и неразрезные (непрерывные, многопролётные), которые обеспечивают меньший прогиб.
Конструктивные особенности подкрановых балок
Стальная подкрановая балка состоит из нескольких ключевых элементов. Основу составляет стенка и два пояса (верхний и нижний), которые формируют сечение. Для увеличения прочности конструкция усиливается ребрами жёсткости. Верхний пояс всегда строго горизонтален для укладки рельса, а нижний может иметь уклон. Для крепления к колонне в теле балки предусмотрены отверстия. Важным элементом безопасности является концевой упор, который ограничивает движение крана, не давая ему сойти с пути.
Для унификации проектных решений применяются типовые серии чертежей. Элементы подкрановой балки объединяются в узлы с помощью сварки или болтов. Часто балки объединяются между собой и с колоннами системой связей для создания пространственно жёсткого каркаса.
Выбор подкрановой балки
Выбор подкрановой балки — ответственная задача, от которой зависит безопасность и бесперебойность работы цеха.
При подборе сечения и расчёте конструкции учитывают ряд требований к подкрановым балкам: грузоподъемность крана, режим его работы, допустимый прогиб, размеры пролета и вес самой конструкции.
Важно правильно подобрать марку стали, обладающую устойчивостью к ударным нагрузкам и усталостным напряжениям.
Для точного и быстрого расчета всех параметров рекомендуется использовать специализированные инструменты. Определиться с конструктивным решением вам поможет подбор подкрановых конструкций, который позволяет подобрать оптимальные параметры балки под ваши условия.
Преимущества стальных подкрановых балок:
- Небольшой вес по сравнению с аналогичными железобетонными конструкциями.
- Высокая прочность и надежность — у стальных конструкций эти показатели выше, чем у аналогов из железобетона.
- Большая грузоподъемность — практически отсутствуют ограничения по весу транспортируемого груза.
- Высокая износостойкость — конструкции производятся из стали стойкой к коррозии и механическому воздействию.
