Базовое решение по временному ограждению котлована
Локальные очистные сооружения (ЛОС) и канализационная насосная странция (КНС)
Ограждение котлована из стальных труб Ø530 мм, шаг 1,2 м, заполненные бетоном марки В15 с 3-мя ярусами крепления из грунтовых анкеров (Ø25 мм, Ø32 мм, Ø36 мм сталью А500 с длиной корня 6-8 м, шаг 1,2 м)
Рисунок 1 - План котлована КНС
Рисунок 2 - План котлована ЛОС
Альтернативное решение по временному ограждению котлована из проката ЕВРАЗ
Ограждение котлована из БШС: шпунт Л5-УМ+двутавр 60Б1 (ЛОС) (шаг двутавра 2 м) и шпунт Л5-УМ+двутавр 40Б1 (КНС) (шаг двутавра 2 м) с 2-мя ярусами крепления из грунтовых анкеров (Ø36 мм с шагом 1,1-1,5 м, Ø40 мм с шагом 1,1 м, сталью А500 с длиной корня 8 м).
Рисунок 3 - Конструкция устройства котлована БШС
Рисунок 4 - Разрез А-А

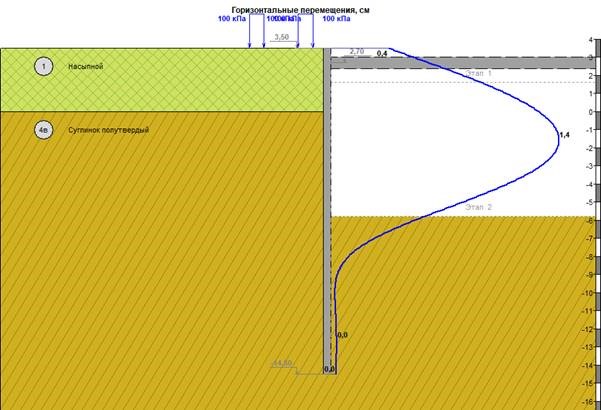

Эффект для Заказчика
- Снижение расхода бетона на 1356 м3.
- Снижение количества грунтовых анкеров на 35%.
- Повышение надежности и устойчивости устраиваемых котлованов ЛОС и КНС.
- Сокращение сроков строительно-монтажных работ за счет меньшего количества ярусов крепления.
