Проект и исходные данные
В проекте площадки для хранения морских контейнеров в Приморском крае выполнена замена арматуры классов А400 и А500С на арматуру А500СП (АРМАКС 500) в соответствии с положениями СТО 36554501-065-2020.
Объект представляет собой контейнерную площадку с фундаментной плитой трапециевидной формы размерами 172,0 × 35,6 – 46,2 м.
Плита монолитная, толщиной 300 мм, выполнена из тяжелого бетона класса В30 по прочности.

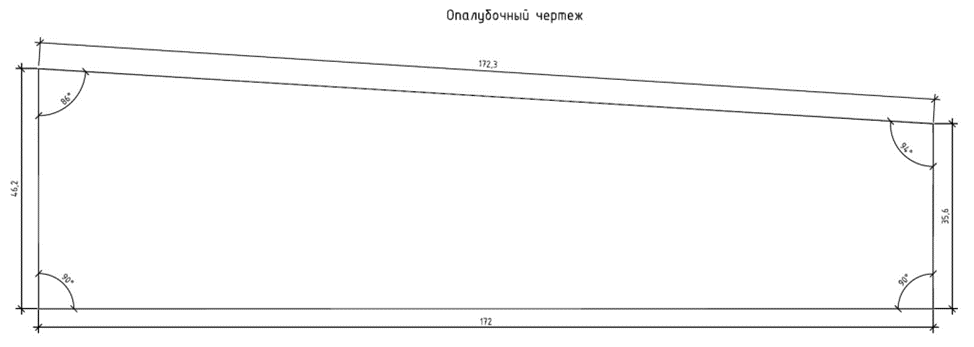

Рисунок 1 — Чертеж фундаментальной плиты трапециевидной формы.
Расчет и подбор армирования
В ходе конечно-элементного анализа определено армирование при использовании арматуры классов А400 и А500С. Далее была рассчитана материалоемкость при переходе на арматуру высокой прочности А500СП (АРМАКС 500) с учетом ее повышенного расчетного сопротивления и улучшенного сцепления с бетоном.
Кроме того, при применении А500СП сокращается длина нахлестов рабочей арматуры, что также снижает общий расход металла.

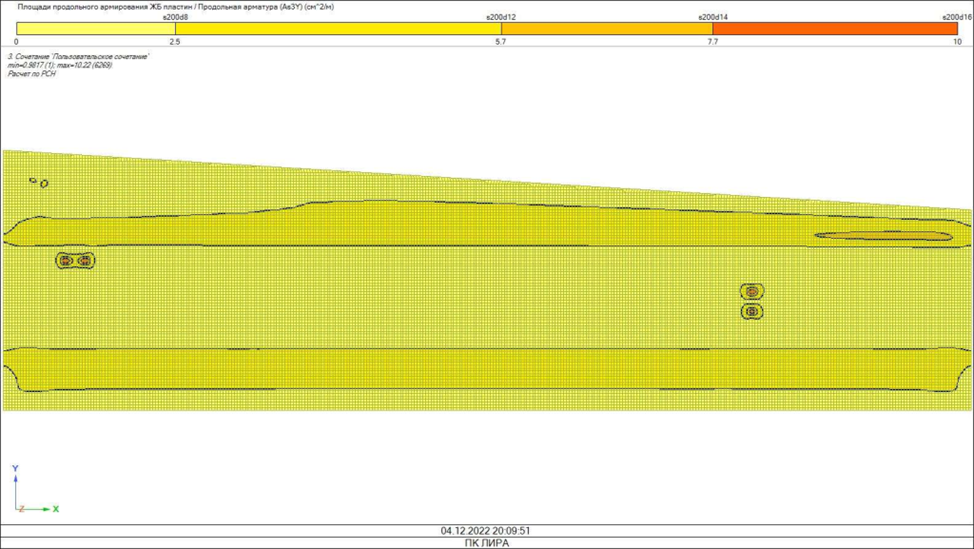

Рисунок 2 — Подбор расчетного армирования при применении А400.

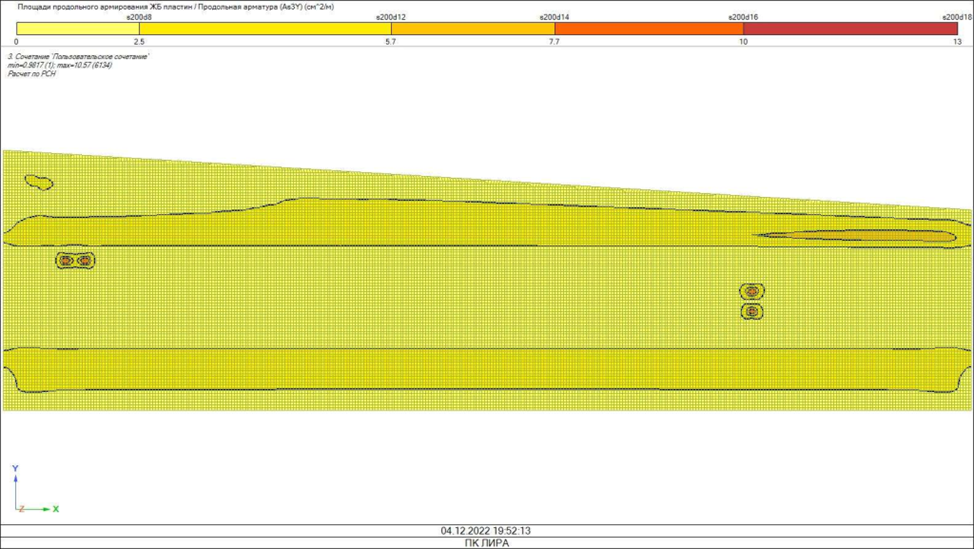

Рисунок 3 — Подбор расчетного армирования при применении А500С.

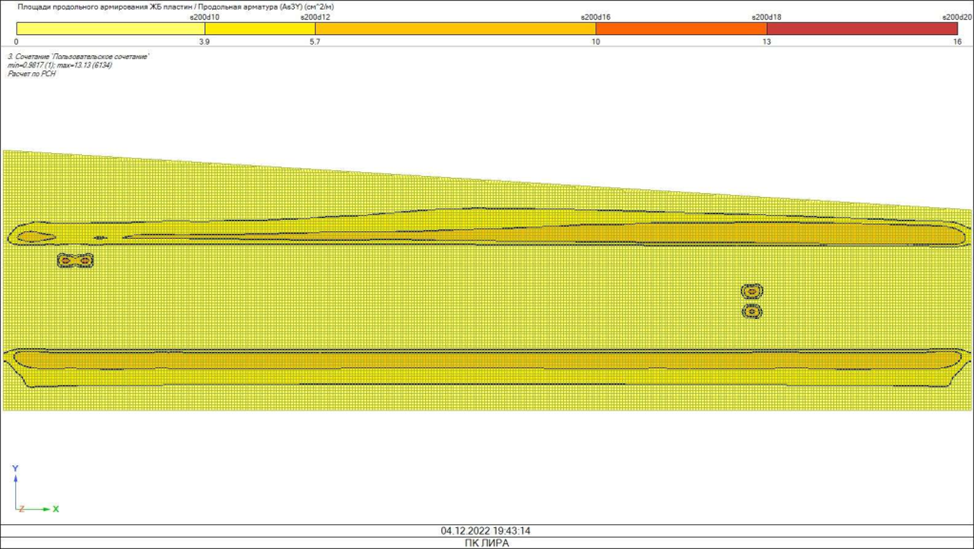

Рисунок 4 — Подбор расчетного армирования при применении А500СП (АРМАКС 500).
Сравнение принятого армирования
Таблица 1 — Сравнение принятого армирования для арматуры различных классов.
| Класс арматуры | — | А400 | А500 | АРМАКС 500 |
|---|---|---|---|---|
| Диаметры арматурных стержней (шт/м) | верхняя | 5d16 | 5d14 | 5d14 |
| нижняя | 5d20 | 5d18 | 5d16 | |
| Масса арматуры(без нахлеста), кг | верхняя | 110696 | 84752 | 84752 |
| нижняя | 172963 | 140100 | 110696 | |
| Масса арматуры на нахлесты, кг | верхняя | 5879 | 4904 | 4501 |
| нижняя | 11679 | 10559 | 6831 | |
| Общая масса с учетом нахлестов, кг | верхняя | 116575 | 89656 | 89253 |
| нижняя | 184642 | 150659 | 117527 | |
|
Общий объем фоновой арматуры на плиту, кг |
301217 | 240315 | 206780 | |
|
Экономия относительно А400, % |
|
20.22 | 31.35 | |
|
Экономия относительно А500, % |
|
|
13.95 | |
|
Объем бетона, м3 |
2110.44 | 2110.44 | 2110.44 | |
|
Расход арматуры, кг/м3 |
142.73 | 113.87 | 97.98 | |
Результаты и эффективность
По результатам расчетов при переходе на арматуру А500СП общая экономия по массе арматуры составила:
-
до 31 % относительно А400,
-
до 14 % относительно А500С.
Такой эффект достигнут за счет повышенной прочности, улучшенного сцепления с бетоном и возможности сокращения длины нахлестов при вязке арматурных сеток.

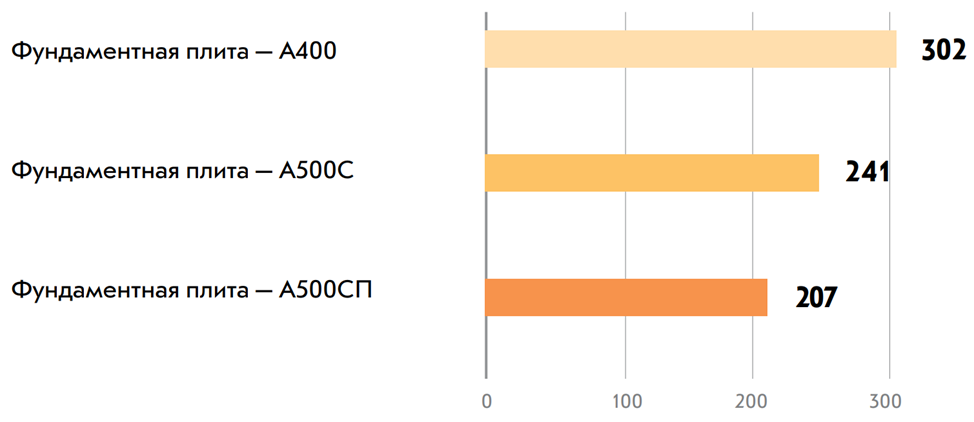

Диаграмма 1 — Сравнение расхода арматуры А400, А500С и А500СП (АРМАКС 500).
Вывод
Применение арматуры А500СП (АРМАКС 500) в проекте контейнерной площадки позволило значительно снизить расход металла при сохранении всех прочностных характеристик.
Решение подтвердило эффективность арматуры высокой прочности в инфраструктурных объектах, где важна надежность при высоких эксплуатационных нагрузках, таких как площадки для хранения морских контейнеров.
