В рассматриваемом проекте в качестве базового решения ограждающих конструкций котлованов были запроектированы шпунты Л4 и Л7 по ТУ 14-2-879-89, которые не производятся с 2015 года.
Данное решение не позволяло реализовать проект в планируемые сроки. В рамках переговоров с проектной организацией по данному объекту со стороны ЕВРАЗа было предложено запроектировать ограждение котлованов из шпунта Л5-УМ по ТУ 24107-008-00186269-2021.
Цель инженерной проработки:
- реализуемость объекта строительства;
- применение шпунта отечественного производства;
- оптимизация металлоемкости по ограждению котлована;
- обеспечение герметичности стыков.
Краткая информация об объекте строительства:
- объект находится в протоке р. Большой Анюй;
- планируется строительство нескольких опор ВЛ 330 кВ и опор светоограждения с свайным основанием;
- заглубление шпунта в грунт ниже дна котлована 6,6-10,7 м.
Результат инженерной проработки:
Инженеры блока поддержки продаж предложили замену шпунтов Л4 и Л7 на шпунт Л5-УМ по ТУ 24107-008-00186269-2021 из стали С345 по ГОСТ 27772-2021.

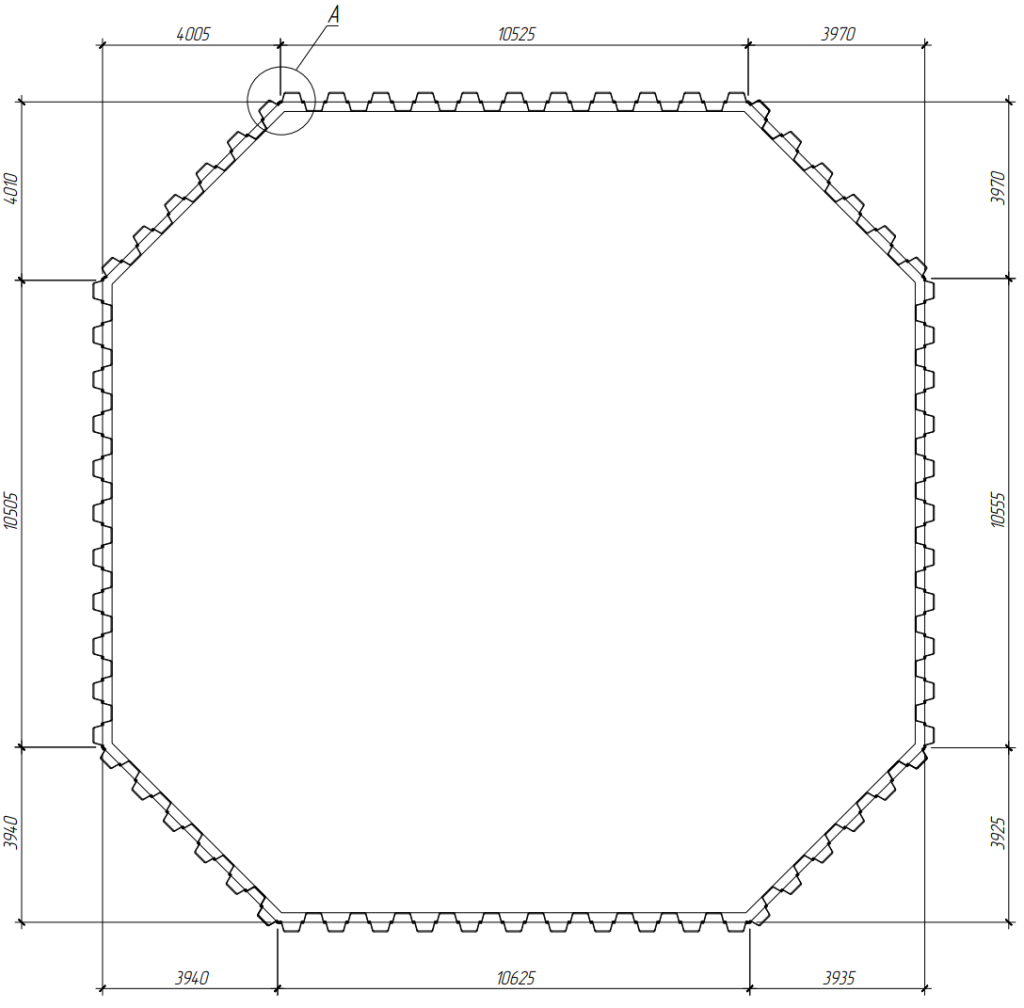

Рисунок 1 — План ограждения котлована с расположением шпунтовых свай Л5-УМ
Выполнена расстановка шпунтовых свай с учетом возможности сборки угловыми соединительными элементами для обеспечения герметичности котлована. Также предложенные габариты ограждения котлована обеспечивают беспрепятственные технологические пространства для выполнения работ по возведению свай и ростверков.

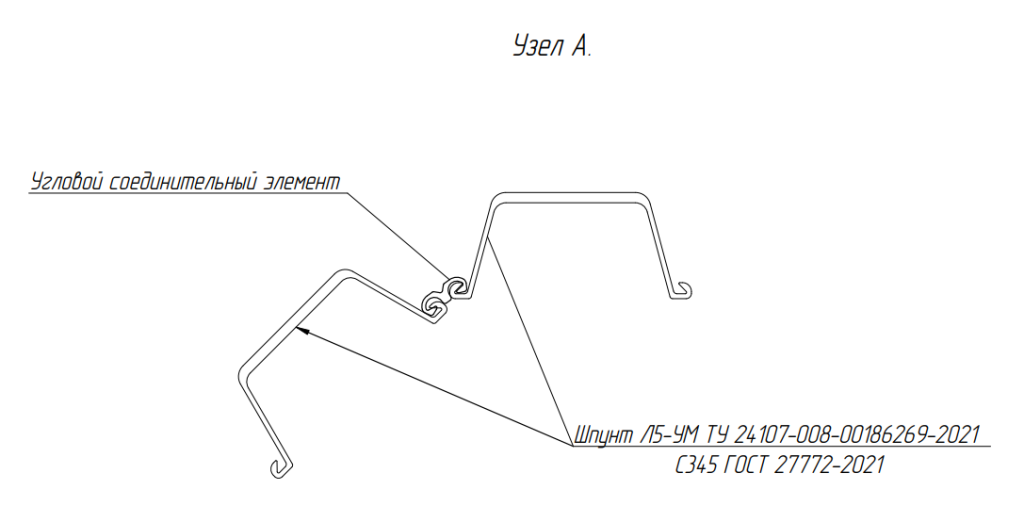

Рисунок 2 — Узел с угловым соединительным элементом
Что в итоге
Проектировщиком было принято полученное предложение и включено в проектную документацию. Предложенный вариант был реализован на объекте строительства.
