Затраты на огнезащиту металлоконструкций зачастую сопоставимы со стоимостью самого металлопроката, поэтому важно понимать, что вопрос оптимизации огнезащитных мероприятий не является второстепенным и должен учитываться на этапе разработки КМ при подборе сечений элементов.
В рассматриваемом проекте при назначении сечений металлопроката требования по огнестойкости не были учтены, что могло привести к необходимости нанесения огнезащитных составов и значительному увеличению стоимости конструкций. В статье покажем пример оценки экономического эффекта от снижения расхода на огнезащитные составы за счет увеличения приведенной толщины металла.
Исходные данные
Рисунок 1 — План расположения прогонов покрытия

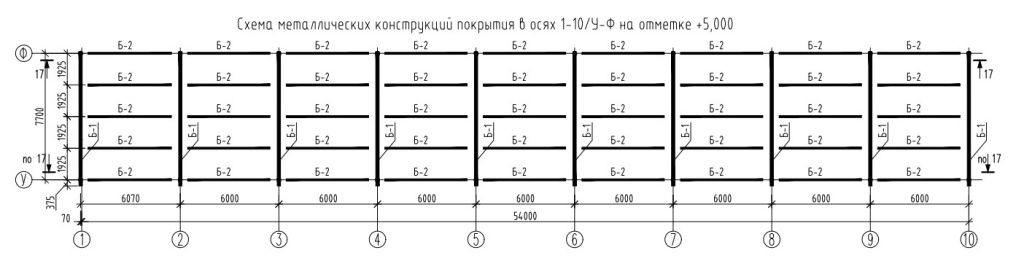

Рисунок 2 — План расположения балок покрытия
-
Функциональное назначение — производственное здание;
-
Степень огнестойкости здания — IV;
-
Требуемый предел огнестойкости конструкций бесчердачных покрытий — R15 (в соответствии с таблицей 21 ФЗ-123).
ФЗ 123 "Технический регламент о требованиях пожарной безопасности", Таблица 21
| Степень огнестойкости зданий, сооружений и пожарных отсеков | Предел огнестойкости строительных конструкций | ||||||
|---|---|---|---|---|---|---|---|
| Несущие стены, колонны и другие несущие элементы | Наружные ненесущие стены | Перекрытия междуэтажные (в том числе чердачные и над подвалами) | Строительные конструкции бесчердачных покрытий | Строительные конструкции лестничных клеток | |||
| настилы (в том числе с утеплителем) | фермы, балки, прогоны | внутренние стены | марши и площадки лестниц | ||||
| I | R 120 | E 30 | REI 60 | RE 30 | R 30 | REI 120 | R 60 |
| II | R 90 | E 15 | REI 45 | RE 15 | R 15 | REI 90 | R 60 |
| III | R 45 | E 15 | REI 45 | RE 15 | R 15 | REI 60 | R 45 |
| IV | R 15 | E 15 | REI 15 | RE 15 | R 15 | REI 45 | R 15 |
| V | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется | не нормируется |
Оптимизация огнезащиты конструкций покрытия
-
фактический предел огнестойкости R8 подтвержден испытанием;
-
фактический предел огнестойкости R8 подтвержден расчетом;
-
приведённая толщина металла составляет не менее 4 мм (подробнее об этом — в статье).
В рассматриваемом случае расчетное обоснование требуемого предела огнестойкости для исходного сечения не выполнялось, поэтому его заменили на сечение с ПТМ не менее 4 мм. Это позволило отказаться от огнезащитных покрытий и, несмотря на увеличение металлоемкости, получить экономию, приведенную в таблице ниже.
Замена сечений и экономический эффект
| Марка | Сечение | ПТМ, мм | Масса, т | Цена профиля, руб/т | Цена передела и монтажа, руб/т | Всего площадь поверхности под ОГЗ, кв.м | Стоимость ОГЗ за 1м² поверхности, руб/кв.м | Оценка суммарной стоимости решения, млн руб | Экономический эффект |
|---|---|---|---|---|---|---|---|---|---|
| Б2 | 25Б1 С245 (исходное) | 3,4 | 6,94 | 97 000 | 111 000 | 260 | 5 000 | 2,74 | -25% |
| 30Б2 С255 (замена) | 4,02 | 9,91 | 97 000 | — | — | 2,06 | |||
| Пр1 | 30Б1 С245 (исходное) | 3,52 | 65,28 | 97 000 | 2362 | 5 000 | 25,38 | -38% | |
| 30Б2 С255 (замена) | 4,02 | 74,87 | 97 000 | — | — | 15,57 |
2. Указаны цены на момент конца 2025 года.
Выводы
На примере рассматриваемого кейса можно убедиться в том, что итоговая стоимость проекта формируется не только из металлоемкости и для оптимизации проектных решений необходимо проводить комплексное сравнение. В данном случае замена сечений прогонов и балок покрытия на более тяжелые, но при этом обеспечивающие приведенную толщину металла не менее 4 мм, позволила полностью отказаться от нанесения огнезащитных составов. Такое незначительное изменение конструкции дало существенный экономический эффект: суммарная экономия на балках и прогонах составила порядка 11 млн руб.
Важно учитывать, что обоснование требуемого предела огнестойкости возможно не только по приведённой толщине металла, но и расчетным методом. Для этого целесообразно использовать специализированные программные средства, в том числе калькулятор огнестойкости.
