Как мы пришли к этому продукту?
На всём протяжении работы нашей инженерной команды мы наблюдаем, как разные участники по-разному подходят к задаче выбора решения для колонн:
- Представителям генерального проектировщика и ГИПам обычно требуется подготовить техническое задание, определить сроки изготовления и ориентировочную стоимость стального каркаса.
Решить данную задачу можно следующими инструментами: типовые серии, либо проекты-аналоги из своей наработанной базы. Сечения элементов, заложенные в старых сериях, могут не соответствовать современным нормам, в итоге принятая по серии экономическая оценка может оказаться неверной.
- Для представителей технического заказчика, главных конструкторов и главных инженеров важно выбрать наиболее экономичную конструктивную схему на начальных этапах проекта, но на это часто не хватает времени.
Поэтому часто выбирается решение на основе опыта без сравнительного анализа вариантов.
- Архитекторам требуется расставить основные несущие конструкции здания, не зная его конструктивной схемы. В этом случае решение может быть принято "по наитию". Инженеру-расчетчик затем подбирает конструкции, опираясь на задание от архитектора. В итоге может быть принято неоптимальное решение для каркаса.
- Конструктору необходимо выполнить проектную документации и проработать соединения основных элементов конструкции. Для этой задачи часто используются наработки из прошлых проектов или типовые серии. Адаптации имеющихся материалов под текущий проект требует времени и не всегда итоговое решение получается эффективным.
В ответ на эти сложности мы предлагаем готовое техническое решение для стальных колонн.
Почему решению можно доверять:
- Соответствие требованиям безопасности.
Конструкции рассчитаны по актуальным сводам правил: сбор нагрузок выполнен согласно СП 20.13330.2016, расчет колонн выполнен согласно СП 16.13330.2017, для зданий нормального уровня ответственности КС-2.
Нет необходимости вручную «приводить» старые серии к новым требованиям. - Технологичность решения.
При разработке конструкций учитывались доступность используемых профилей — применён актуальный ГОСТ 35087-2024 на прокатные двутавры, упрощение изготовления и монтажа конструкций за счет применения одноветвевых сплошностенчатых колонн. - Быстрая оценка эффективности.
Таблицы сечений по всем вариантам пролётов, шагов, снеговых и ветровых районов позволяют быстро выполнить экономическую оценку конструктива.
Для каких ситуаций подходит
| Параметр | Значения / Описание |
|---|---|
| Тип здания | Одноэтажное, без кранов |
| Количество пролетов | Одно- и многопролетное |
| Пролёты здания | 18 м, 24 м, 30 м |
| Шаг колонн |
Крайние колонны: 6 м Средние колонны: 6 м, 12 м, 18 м |
| Высота колонн | От 7.2 до 13.2 м |
| Шаг стропильных конструкций | 6 м |
| Температурные условия | Расчётная температура наружного воздуха не ниже −45 °С |
| Условия эксплуатации |
Снеговой район: II–IV Ветровой район: I–III Сейсмичность: до 6 баллов включительно Среда: нормальные условия (без агрессивных сред) |
Описание конструктивных решений
Альбом технических решений содержит в себе результаты подбора сечений стальных сплошностенчатых колонн из прокатных двутавров по ГОСТ 35087-2024, сечения подобраны в соответствии с требованиями СП 20.13330 и СП 16.13330.

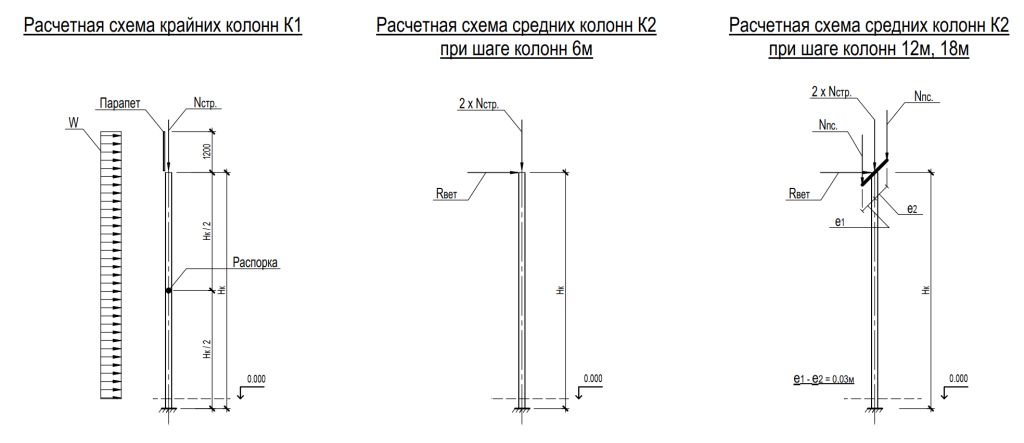

Все колонны рассчитаны как жестко защемленные в фундаменте, опирание стропильных конструкций покрытия - шарнирное, без эксцентриситета. Крайние колонны рассчитаны с учетом раскрепления в середине высоты и в уровне верха. Средние колонны рассчитаны с раскреплением из плоскости только в уровне верха. Расчетные схемы колонн:

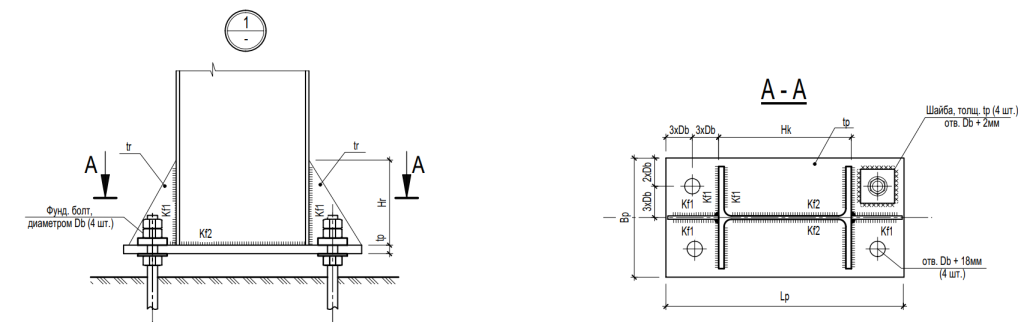

В альбоме рассчитаны и законструированы базы для всех расчетных случаев колонн. Типовой узел базы колонны:
Техническое решение включает:
- Альбом с сечениями и узлами баз стальных колонн, достаточный для разработки марки КМ;
- Библиотеку компонентов колонн для работы в ведущих CAD-системах: Tekla Structures, Autodesk Revit и Model Studio CS.
Техническое решение включает комплект чертежей элементов и узлов стальных колонн, достаточный для разработки марки КМ, а также библиотеку компонентов колонн для работы в ведущих CAD-системах: Tekla Structures, Autodesk Revit и Model Studio CS.
Как обосновать экономический эффект?
Для оценки экономической эффективности в решении приведена металлоемкость вертикальных конструкций колонн, для её определения предлагаем использовать:
- Таблицы сечений в альбоме технических решений;
- Воспользоваться инструментом Подбор колонн (реализована быстрая навигация по таблицам альбома технических решений):
Как получить результат?
Если вы представитель Технического заказчика или ГИП, фокусируйтесь на ранних этапах формирования и согласования Технического задания
- Для формирования задания - используйте описание конструктивного решения колонн из Альбома технических решений.
- Используйте таблицы для быстрой прикидки сечений и узлов - это даст концептуальную схему и позволит оценить стоимость решения.
Если вы Главный конструктор или Главный инженер, используйте для сравнения экономичности решений
- Определите пролёт здания, шаг и высоту колонн.
- Подберите сечения колонн и параметры баз с помощью сервиса «Подбор колонн», либо по Альбому технических решений.
- По известным сечениям определите экономику решения.
Если вы Инженер-проектировщик (расчетчик или конструктор), используйте для детального подбора элементов
- Подберите сечения колонн и параметры баз с помощью сервиса «Подбор колонн», либо по Альбому технических решений.
- Интегрируйте BIM-компоненты колонн и баз в свою модель (Tekla Structures, Autodesk Revit, Model Studio CS).
- Проверьте сечения в своей расчетной схеме.
Если вы Архитектор, интегрируйте конструктив в архитектуру
- Определите геометрию здания (пролет, высота) и климатические районы для проверки совместимости.
- Используйте таблицы сечений для создания визуализации каркаса - убедитесь, что колонны вписываются в архитектурный объем помещения.
Состав тех. решения
ZIP
Каталог элементов колонн зданий (Tekla Structures)
CDE
Каталог элементов колонн зданий (Model Studio CS)
Подбор сечения стальной колонны
