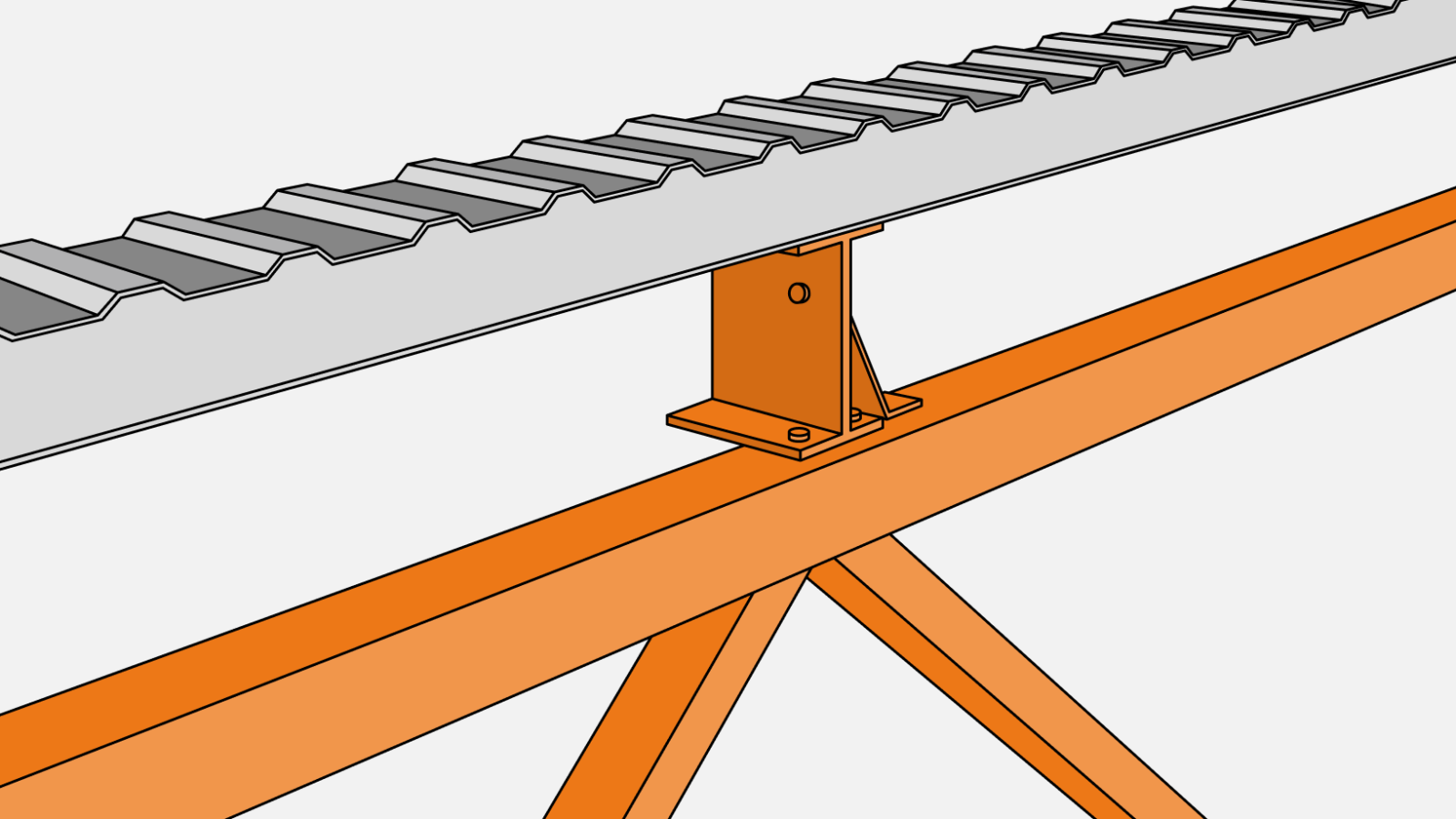

Прогонные системы для покрытий

Ищете подходящее решение?

Попробуйте подбор компонентов технических решений

Описание технического решения

В данном техническом решении представлены конструкции элементов прогонов покрытия из двутавров по ГОСТ 27751-2014.

Данное решение применяется для устройства конструкций покрытия:

  • Покрытия общественных зданий (ДОУ, школы, офисы, торговые и выставочные центры, гостиницы).
  • Производственные складские помещения.
  • Логистические комплексы.
  • Покрытия АБК/АБЧ.

Основным преимуществом представленного решения является:

  • Стоимость покрытия. Прокатные двутавры значительно дешевле решения с прокатными швеллерами, за счет чего применение кровельных прогонов из двутавров снижает стоимость здания.

Условия применения

Для зданий, расположенных:

  • I-IV районов по ветровому давлению;
  • I-VIII районов по весу снегового покрова.

Для зданий:

  • конструкций покрытий в виде профилированного настила и из сэндвич-панелей;
  • покрытий с уклонами 0%, 1.5%, 5%, 10%;
  • класса КС-2 и КС-1.

Элементы технического решения

Данные типовые конструктивные решения состоят из схем расположения тяжей и маркировочных схем расположения прогонов покрытия.

Прогоны

  • Прогоны выполнены из двутавров по ГОСТ 27751-2014 из стали С256Б или С355Б;
  • Шаг прогонов на стропильных конструкциях — 3м;
  • Постоянная нормативная нагрузка на прогоны от покрытия включает в себя собственный вес прогонов и вес кровли — 0,40кН/м2.

Раскрепление прогонов принято для шага прогонов 3 метра:

  • без раскрепления;
  • в середине пролета;
  • в третях пролета;
  • сплошное верхней полки профнастилом.

Характеристики технического решения

Металлоемкость

Металлоемкость покрытия зависит от принятых основных несущих конструкций.

Металлоёмкость 1 м2 прогонов покрытия варьируется 228,6 кг/м2 от до 1175,5 кг/м2 , в зависимости от сечения двутавра.

Состав тех. решения

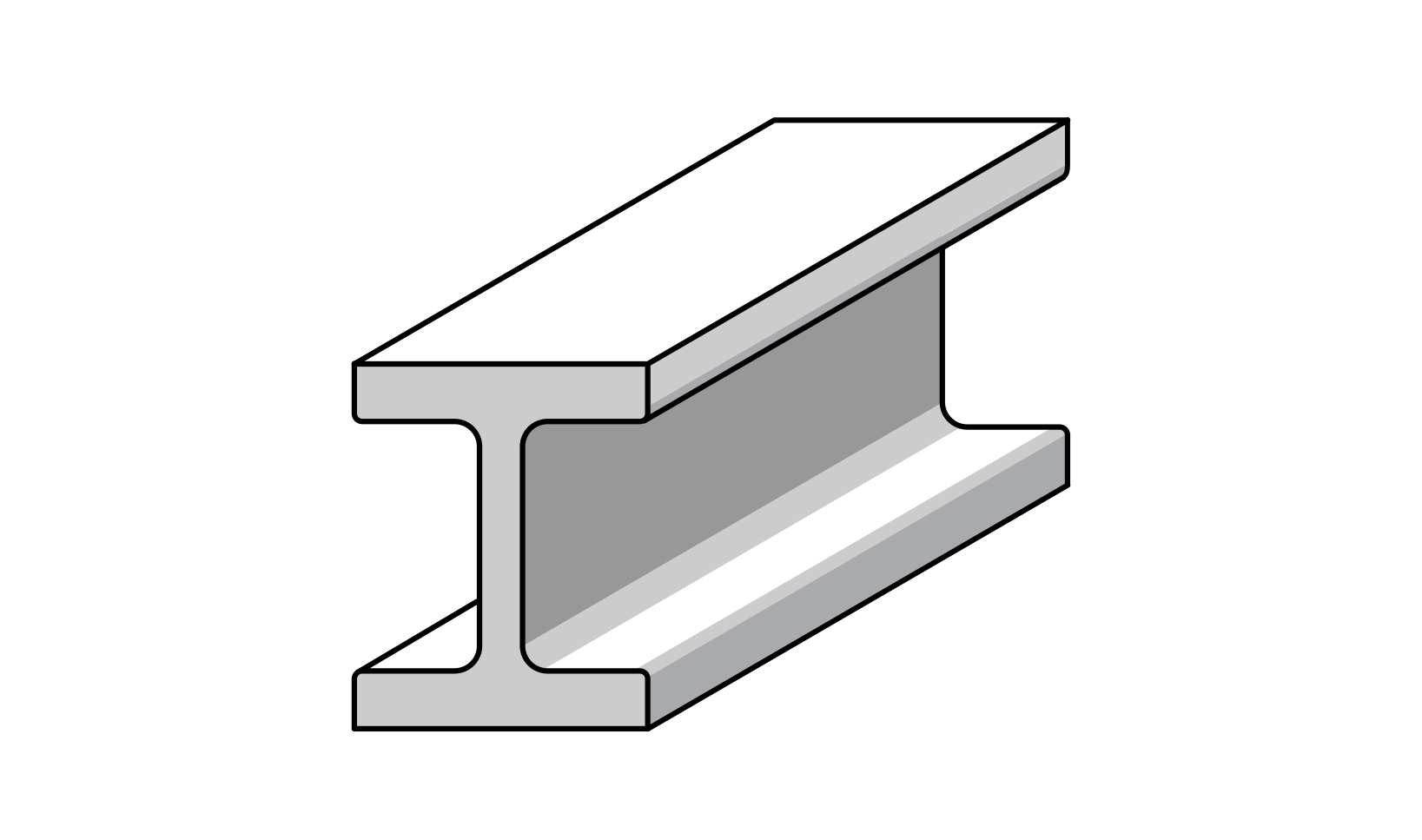

Подбор горячекатаного двутавра Подбор горячекатаного двутавра
Позволяет подобрать сечение прокатных двутавров по ГОСТ Р 57837 и ТУ НТМК эквивалентное по геометрическим характеристикам исходному сварному или прокатному профилю.
7z Подбор сечений стального проката
Программа, разработанная по заказу АРСС, позволяет подбирать и проверить стальные сечения при изгибе в двух плоскостях при различных условиях закрепления с Изменением №4
7z, 7.47 Mb
