Балочно-шпунтовые системы

Описание технического решения

Балочно-шпунтовая система состоит из шпунта Л5-УМ и двутавровых балок, монтируемых с различным шагом и типоразмерами. Конструкция производится в соответствии с ТУ 25.11.23–001–59127210–2021.

Решение включает следующие чертежи узлов:

  • Узел стыка шпунта Л5-УМ;

  • Узел крепления обвязочного пояса из балочного двутавра к шпунту;

  • Узел устройства монтажного столика для устройства обвязочного пояса

  • Угловой стык балок обвязочного пояса из двутавров (по ГОСТ Р 57837-2017 / ГОСТ 35087-2024);

  • Прямой стык балок обвязочного пояса из двутавра (по ГОСТ Р 57837-2017 / ГОСТ 35087-2024);

  • Узел крепления распорок (по ГОСТ 10704-91) к обвязочному поясу (по ГОСТ Р 57837-2017 / ГОСТ 35087-2024);

  • Узел крепления подкосов (по ГОСТ 10704-91) к обвязочному поясу (по ГОСТ Р 57837-2017 / ГОСТ 35087-2024);

  • Стыковка труб (по ГОСТ 10704-91) в длину;

  • Узел опирания подкосов (по ГОСТ 10704-91) на фундаментную плиту;

  • Узел крепления анкера к обвязочному поясу;

  • Прямой стык обвязочного пояса из швеллера (по ГОСТ 8240-97);

  • Угловой стык обвязочного пояса из швеллера (по ГОСТ 8240-97);

  • Узел устройства монтажного столика для устройства обвязочного пояса из швеллера (по ГОСТ 8240-97);

  • Узел угловой стыковки шпунта;

  • Узел стыковки шпунта в длину;

  • Узел стыковки БШС в длину.

Техническое решение обеспечивает усиление шпунтовых стенок в зонах максимальных нагрузок, позволяет создавать комбинированные конструкции с рациональным размещением двутавров и предназначено для проектов с повышенными требованиями к несущей способности и устойчивости.

Описание конструктивных особенностей

Схема балочно-шпунтовой системы с шагом балок от 1000 мм
Балочно-шпунтовая система состоит из двутавровой или тавровой балки, с шагом 1 м или 2 м объединенных со шпунтом сварным соединением . Для подбора сечения и расчета объема шпунтовой системы воспользуйтесь сервисом "Подбор шпунтовых систем".

Преимущества

  • Возможность комбинированного использования двутавров только в зонах максимальных усилий;
  • Возможность монтажа с различным шагом и типоразмерами;
  • Конструкция позволяет достичь высоких показателей упругого момента сопротивления сечения
    (W до 15 000 см³/м) и момента инерции (I до 945 000 см⁴/м).

Состав тех. решения

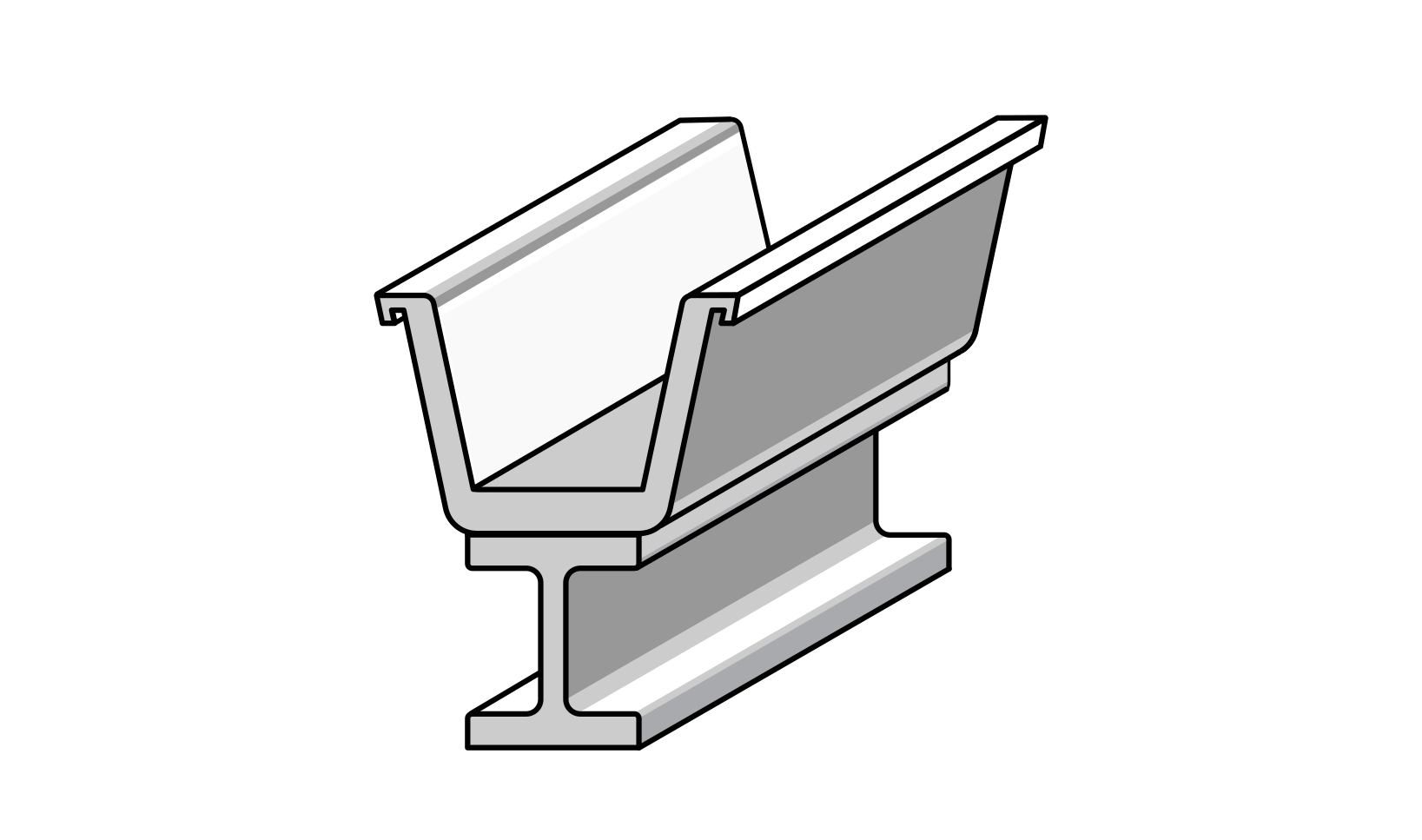

Подбор шпунтовых систем Подбор шпунтовых систем
Предназначен для подбора сечения шпунтовых систем (БШС по ТУ 25.11.23-001-59127210-2021) по изгибающему моменту сечения
DWG Стыковка БШС в длину
Узел отображает принципиальную схему стыковки БШС в длину
DWG, 8.10 Mb
DWG Стыковка шпунта в длину
Узел отображает принципиальную схему стыковки шпунта Л5-УМ в длину
DWG, 8.07 Mb
DWG Угловой стык шпунта и БШС
Узел отображает принципиальные схемы вариантов примеров для монтажа углового соединения БШС
DWG, 7.90 Mb
DWG Устройство монтажного столика из швеллера
Узел отображает принципиальную схему устройства монтажного столика для монтажа обвязочного пояса БШС из швеллеров
DWG, 8.04 Mb
DWG Угловой стык обвязочного пояса из швеллера
Узел отображает принципиальную схему углового примыкания обвязочного пояса БШС из швеллеров
DWG, 8.25 Mb
DWG Прямой стык обвязочного пояса из швеллеров
Данный узел показывает принципиальную схему прямого примыкания обвязочного пояса БШС из швеллеров
DWG, 8.16 Mb
DWG Крепление анкера к обвязочному поясу для шпунта и БШС
Узел отображает принципиальную схему крепления анкеров к обвязочному поясу БШС из швеллеров
DWG, 8.22 Mb
DWG Опирание подкосов в фундаментную плиту
Узел отображает принципиальную схему опирания подкосов по ГОСТ 10704-91 на фундаментную плиту
DWG, 8.20 Mb
DWG Стыковка в длину стальных труб
Узел отображает принципиальную схему устройства стыковки труб в ГОСТ 10704-91 длину
DWG, 8.12 Mb
DWG Крепление подкосов шпунтов и БШС
Узел отображает принципиальную схему крепления подкосов по ГОСТ 10704-91 к обвязочному поясу по ГОСТ Р 57837
DWG, 8.24 Mb
DWG Крепление распорок шпунта и БШС
Узел показывает принципиальную схему крепления распорок по ГОСТ 10704-91 к обвязочному поясу по ГОСТ 57837-2017 / ГОСТ 35087-2024
DWG, 8.24 Mb
DWG Прямой стык двутавра
Данный узел показывает принципиальную схему прямого примыкания обвязочного пояса.
DWG, 407.44 Kb
DWG Угловой стык обвязочного пояса из двутавра
Узел отображает принципиальную схему углового примыкания обвязочного пояса.
DWG, 392.56 Kb
DWG Устройство монтажного столика из двутавра
Узел отображает принципиальную схему устройства монтажного столика для монтажа обвязочного пояса.
DWG, 436.14 Kb
DWG Крепление обвязочного пояса из двутавра к шпунту
Узел примыкания обвязочного пояса для передачи усилия от шпунта к распоркам/подкосам.
DWG, 470.17 Kb
DWG Замковое соединение шпунта Л5-УМ
Основной узел стыковки шпунтовых свай Л5-УМ в замок типа «Ларсен».
DWG, 361.57 Kb
