Шпунтовые сваи
Прокат производится в цехе прокатки широкополочных балок (ЦПШБ) ЕВРАЗ НТМК
Предназначен для строительства гидротехнических сооружений, морских и речных причалов, ограждений искусственных островов, молов и волноломов на морских акваториях, сухих доков и шлюзов, опор мостов, набережных, берегозащитных и струенаправляющих дамб, подпорных и противофильтрационных стен, укреплений оползневых склонов, временных ограждений котлованов и других сооружений.
Характеристика профиля и материала
| Наименование |
Нормативный документ |
Размеры профиля, мм | Площадь поперечного сечения, см 2 | Масса 1 м, кг | |||
|---|---|---|---|---|---|---|---|

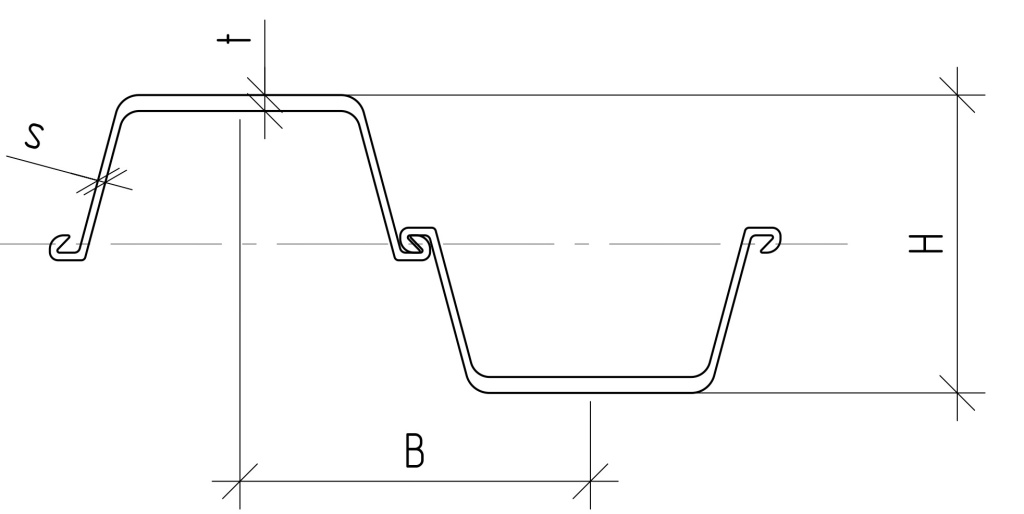

| Высота шпунтовой стенки H, мм | Расстояние между серединами замков одного шпунта В, мм | Толщина боковых стенок шпунта S, мм | Толщина полки t, мм | ||||
| Л5-УМ | ТУ 0925-008-00186269-2016 | 430 | 506 | 11 | 23 | 145,1 | 113,8 |
Химический состав стали
Шпунт изготавливают из стали классов прочности:
- 240, 270, 320, 355, С345Д по ТУ;
- С255, С345 по ГОСТ 27772-2015;
- 345 по ГОСТ 19281-2014.
В 2011 году освоено производство шпунта Л5-УМ повышенной прочности из стали класса 345 и выше. Класс прочности С345Д по настоящим техническим условиям соответствует классу прочности С345 по ГОСТ 27772-2015 с массовой долей меди по анализу ковшевой пробы 0,15%—0,30%.
| Класс прочности | Массовая доля элемента по анализу ковшевой пробы, % | ||||||
|---|---|---|---|---|---|---|---|
| С | Mn | Si | Al | P | S | N | |
| 240 | ≤0,20 | — | — | ≥0,02 | ≤0,030 | ≤0,045 | ≤0,012 |
| 270 | ≤0,24 | — | — | ||||
| 320 | ≤1,60 | ≤0,55 | |||||
| 355 | |||||||
| С345Д | ≤0,15 | 1,30-1,70 | ≤0,80 | 0,02-0,06 | ≤0,030 | ≤0,025 | ≤0,012 |
Шпунт может изготавливаться из стали повышенной коррозионной стойкости за счет легирования медью классов 320, 355 по ТУ 0925-008-00186269-2016:
- с повышенным содержанием меди 0,20-0,35% (320Д, 355Д);
- с высоким содержанием меди 0,35-0,50% (320Д1, 355Д1).
Шпунт изготавливается из свариваемой стали, что обеспечивается химическим составом стали с ограниченным углеродным эквивалентом, который не должен превышать 0,45%.
Примечание:
Cr, Ni, Cu ≤ 0,30%.
Для класса прочности С345Д массовая доля меди (Cu) должна быть 0,15-0,30%;
Для повышения механических свойств допускается введение в сталь некоторого количества ванадия (V), ниобия (Nb), титана (Ti) с обязательным указанием массовой доли этих элементов в документе о качестве.
Знак «—» обозначает, что данный элемент не нормируют.
