Сортамент

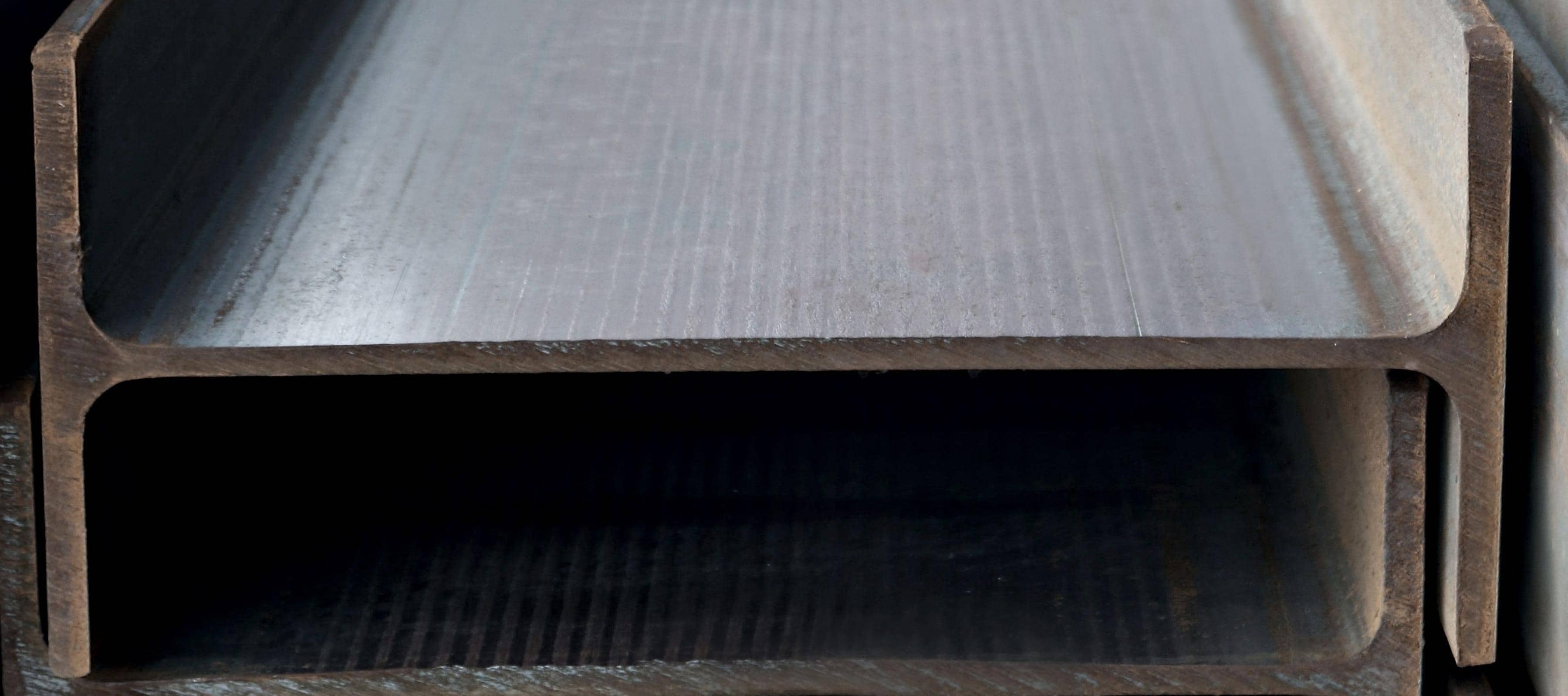

Сортамент горячекатаных двутавров Б, Ш, К с параллельными гранями полок
Область применения
Двутавры БАЛМАКС 390 эффективны при применении в изгибаемых конструкциях рам с жесткими или условно жесткими соединениями, элементах поясов ферм, работающих на растяжение или сжатие, а также в сжато-изгибаемых элементов малой гибкости. Более подробно об успешных применениях двутавров С390 можно узнать на странице Кейсы.
Технические характеристики
Химический состав
| Класс прочности | Массовая доля элементов, % | Нормативный документ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C, не более | Mn | Si | Cr, не более | Ni, не более | Cu, не более | V, не более | Nb | Al | Ti, не более | C экв., не более | ||
| С390 | 0,12 | 1,30-1,70 | 0,15-0,50 | 0,30 | 0,30 | 0,30 | 0,12 | <0,09 | 0,02-0,06 | 0,035 | 0,46 | ГОСТ 27772 |
| С390Б | 0,16 | 1,30-1,70 | 0,15-0,50 | 0,30 | 0,30 | 0,30 | 0,12 | – | 0,02-0,06 | 0,035 | 0,46 |
ГОСТ Р 57837 / ГОСТ 35087 |
Диаграмма работы
Зависимость расчетного сопротивления от толщины проката
При назначении элементам стали С390 в расчетах допускается не понижать предел текучести при толщинах прокатываемых полок до 30 мм.
Показатель свариваемости
Сталь относится к группе М03 — низколегированной конструкционной стали перлитного класса с гарантированным минимальным пределом текучести свыше 360 до 500МПа.
