Почему для шпунта Л5-УМ принимается ширина 500 мм, а не 506 мм, как указано в технических условиях?

Ширина шпунта Ларсена — это не просто геометрический параметр с чертежа, а рабочая величина, от которой зависят расчёты, объёмы и точность стыковки элементов на строительной площадке.

В технических условиях на шпунт Л5-УМ указана фактическая ширина 506 мм (рисунок 1), тогда как в проектной и рабочей документации инженеры-проектировщики используют номинальную ширину 500 мм. Это вызывает вопросы у инженеров относительно корректности расчётов, оформления документации, а также может привести к несостыковкам при проектировании и строительстве в части объемов.

Разберёмся, откуда берётся расхождение и как правильно учитывать размеры и габариты шпунта при проектировании, чтобы избежать ошибок.

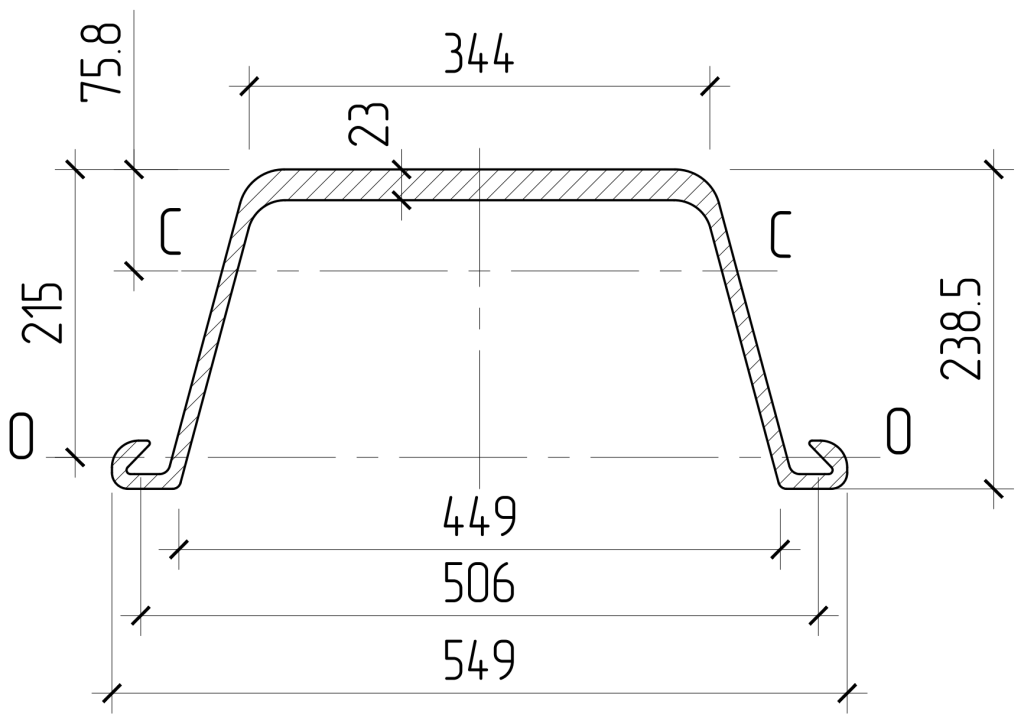

Рисунок 1 — Профиль шпунта Л5-УМ согласно Приложению Б ТУ 24107-008-00186269-2021

Фактическая ширина 506 мм обусловлена производственными допусками проката заготовки и технологией изготовления профиля. Допуски замковой части приведены на рисунке 2.

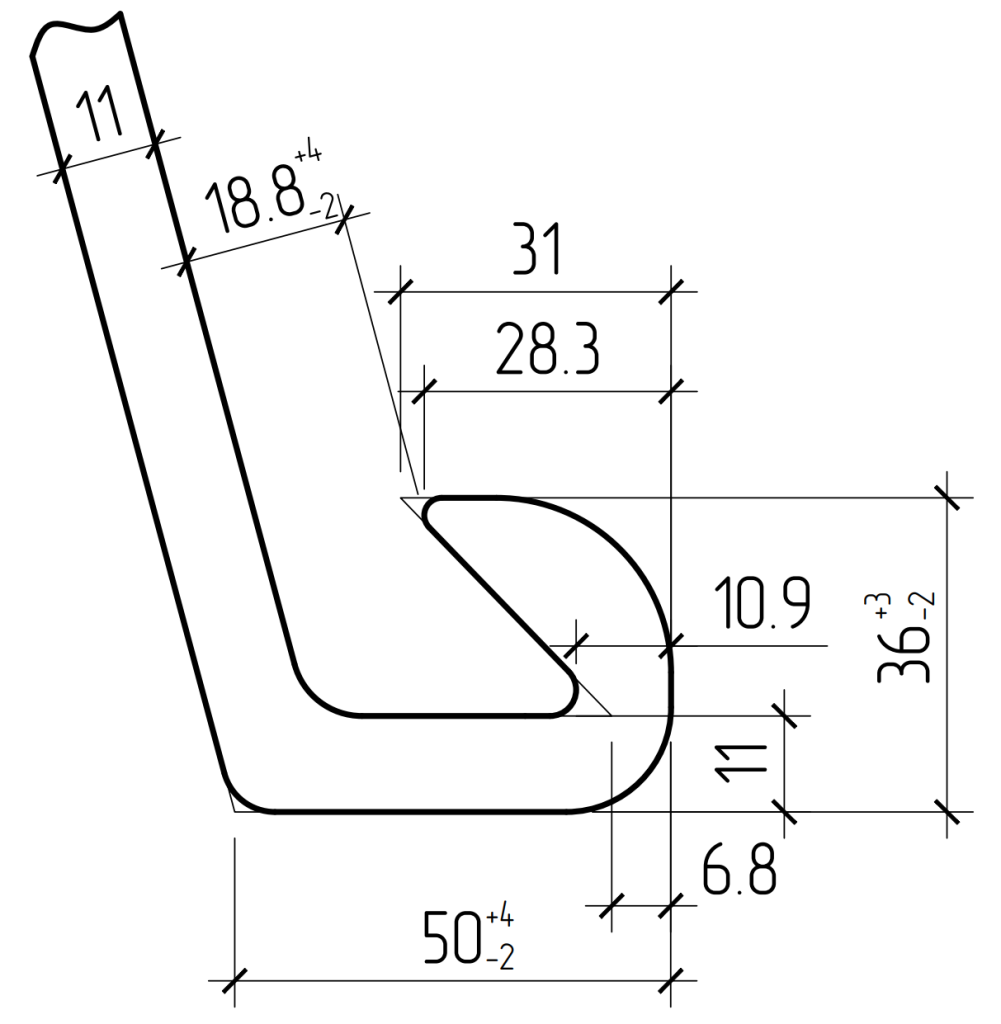

Рисунок 2 — Замковая часть профиля шпунта Л5-УМ согласно Приложению В ТУ 24107-008-00186269-2021

Даже при использовании идеального лекала профиля, как на чертежах в ТУ, можно получить различный шаг профилей. Вследствие погружения в замковую часть попадает грунт и раздвигает профили шпунта, как к внешней части замка (рисунок 3), так и к внутренней (рисунок 4), создавая при этом диапазон расстояний, как менее 500 мм, так и более.

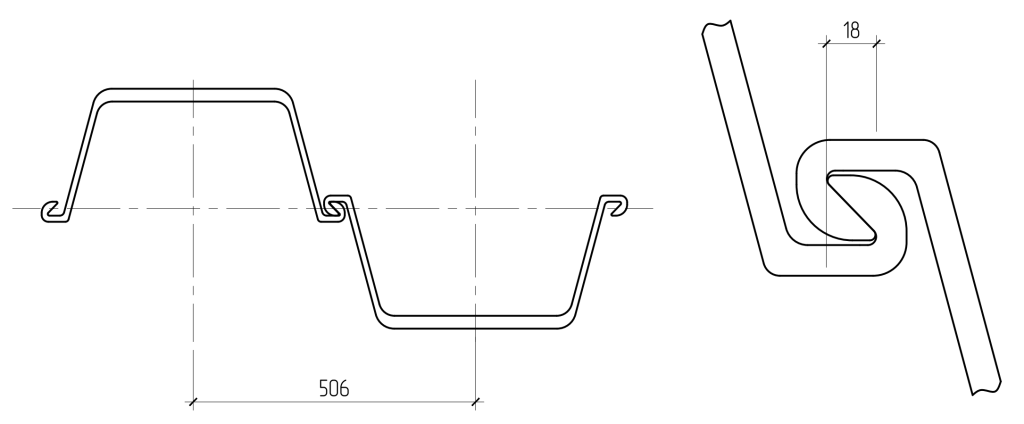

Рисунок 3 — Шаг профилей шпунта Л5-УМ — 506 мм при примыкании к внешней части замка

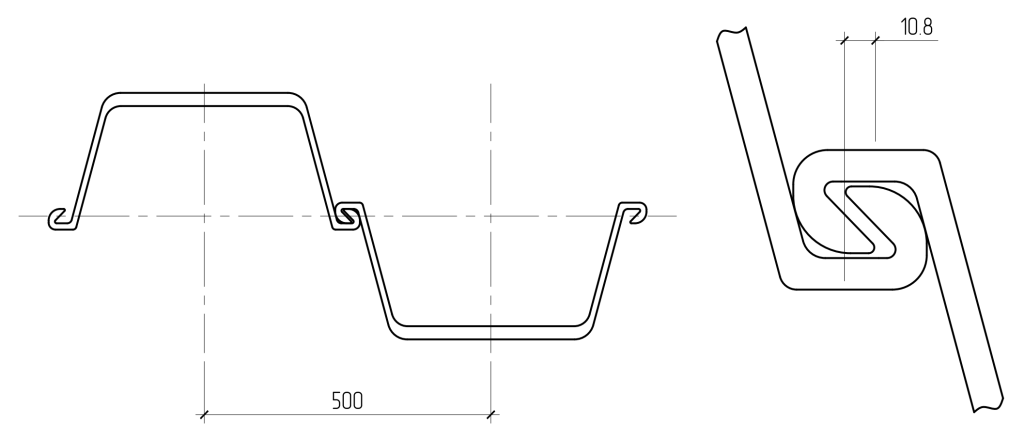

Рисунок 4 — Шаг профилей шпунта Л5-УМ — 500 мм при примыкании к внутренней части замка

Вопросы, возникающие в процессе проектирования

Вопрос: Какие проблемы могут возникнуть, если использовать фактическую ширину 506 мм в расчетах и документации?

Ответ: Использование 506 мм может привести к следующим проблемам:

• фактическая длина шпунтовой стены из-за невозможности контроля расположения шпунтовых свай в замковом соединении при погружении может отличаться от проектной;
• повышенный риск ошибок при составлении смет и спецификаций, связанный с занижением объемов из-за накопления погрешности в 6 мм с каждой шпунтовой сваи.

Вопрос: Влияет ли разница между 500 мм и 506 мм на прочность или эксплуатационные характеристики конструкции?

Ответ: Нет, разница в 6 мм несущественна для расчетных и эксплуатационных характеристик. Все необходимые допуски и отклонения уже учтены в технических условиях и не влияют на надежность и безопасность конструкции.

Вопрос: Как правильно указывать ширину шпунта в проектной и рабочей документации?

Ответ: В проектной и рабочей документации рекомендуем принимать номинальную ширину в 500 мм и при необходимости корректировать её до 506 мм по согласованию сторон.

Вывод

Таким образом, Л5-УМ (шпунт Ларсена) принимается равным 500 мм для удобства проектирования и расчётов. Фактическая ширина 506 мм — это производственный допуск, который не влияет на расчетные параметры и учитывается в технических условиях.
