КМ (аббревиатура расшифровывается как "Конструкции металлические") — это раздел проектной/рабочей документации в строительстве, включающий в себя графическое и текстовое представление конструктивных решений металлических каркасов зданий и сооружений, надежность и безопасность которых подтверждены расчетным обоснованием и соответствием нормативным требованиям, с учетом увязки с другими разделами проектной документации.
Состав раздела КМ
Правила разработки и оформления проекта марки КМ представлено в ГОСТ 21.502 2016. В состав раздела КМ входят:
- Текстовая часть:
- общие данные;
- расчетно-пояснительная записка.
- Компоновочные чертежи:
- планы расположения металлоконструкций;
- разрезы;
- фасады;
- пространственные схемы.
- Чертежи узлов;
- Ведомости элементов;
- Техническая спецификация стали (ТСС).
Выдержки из документации раздела КМ в проекте на примере альбома типовых решений «Система покрытия на основе ферм с поясами из двутавра пролетом 36 метров» приведены на рисунках.

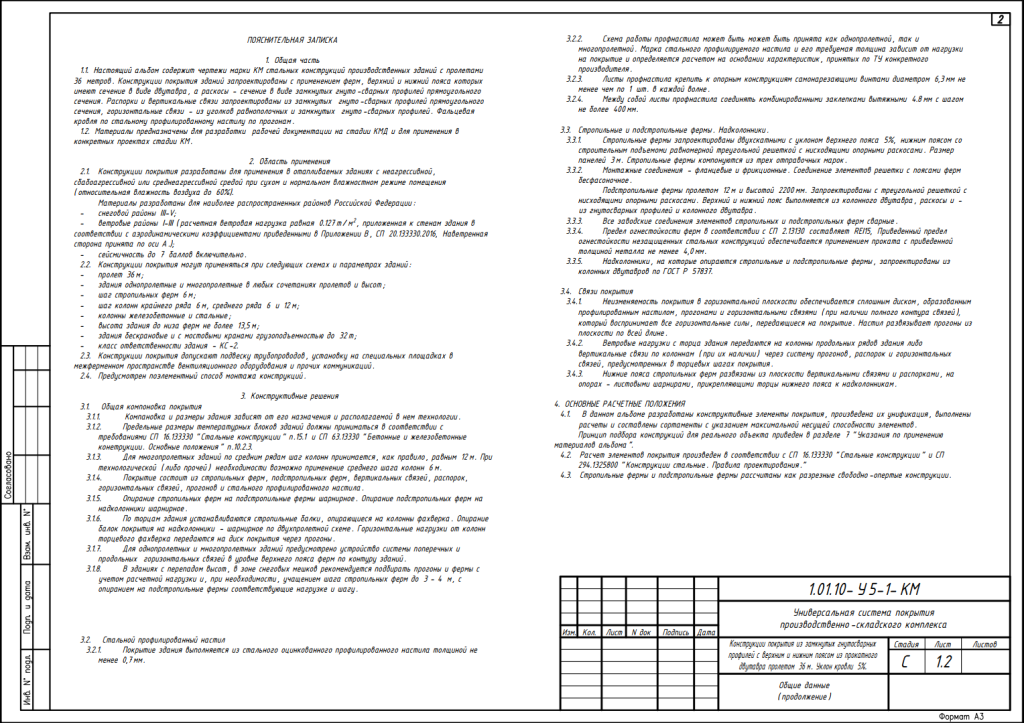

Рисунок 1 — Общие данные проекта

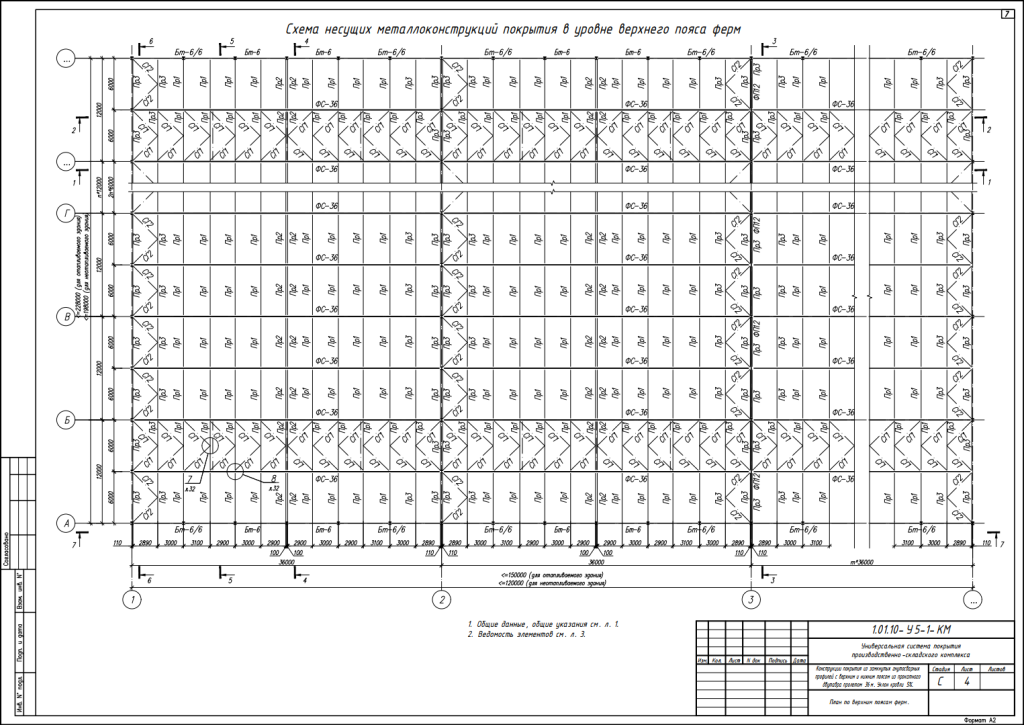

Рисунок 2 — Схема расположения несущих конструкций

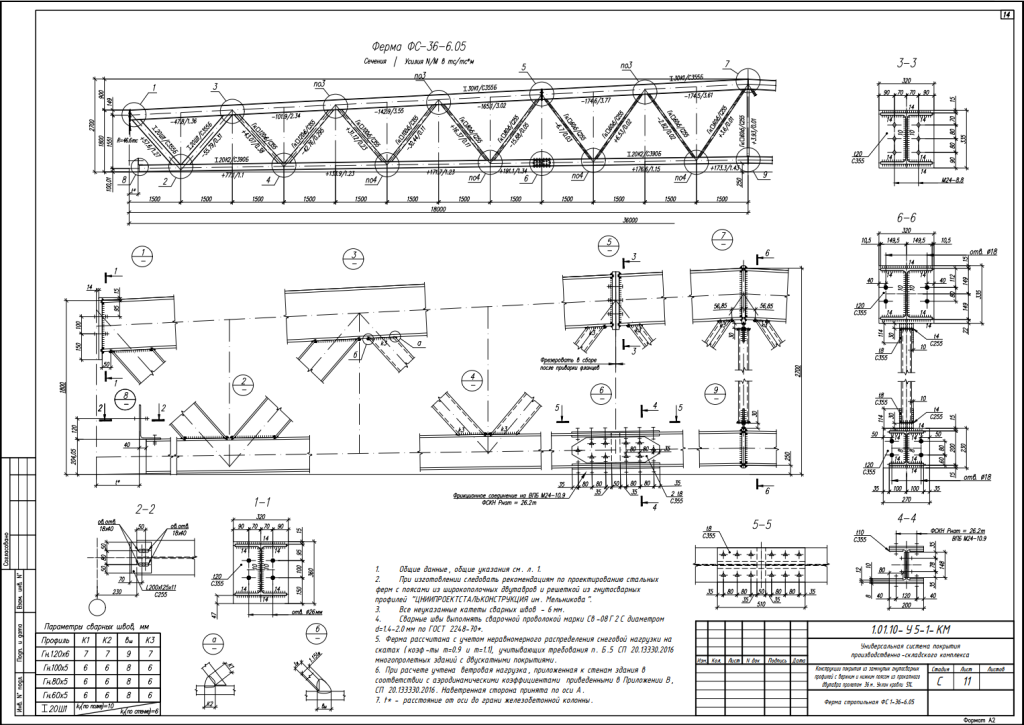

Рисунок 3 — Чертеж отправочной марки
В чем отличие между разделами КМ и КМД?
В проектировании зданий и сооружений разделы КМ и КМД тесно связаны, однако часто разрабатываются разными исполнителями — проектировщиками и конструкторскими бюро/заводами. Это может приводить к нестыковкам и ошибкам, если нечетко разграничить зоны ответственности. Основные различия между разделами приведены в таблице.
| Критерий | КМ | КМД |
|---|---|---|
| Цель | Представление конструктивных решений, подтверждённых расчетами и нормативами, согласованных с другими разделами проекта. | Деталировка конструкций для производства и монтажа |
| Тип документации | Может входить как в проектную документацию для экспертизы (в составе КР/КР.КМ), так и в рабочую документацию — по договору. | По умолчанию используется как внутренняя документация завода-изготовителя. Включается в состав рабочей документации при прямом указании в договоре |
| Исполнитель | Проектная организация | Конструкторское бюро (КБ) завода изготовителя или подрядчик |
| Ответственность | Корректность расчетов, соответствие нормативам, обеспечение надежности и безопасности | Соответствие документации разделу КМ, технологичность изготовления и монтажа |
В статье мы описали типичные схемы и обозначения, но в каждом конкретном проекте отнесение КМ/КМД к проектной или рабочей документации, шифры разделов и распределение ответственности в конечном счете задаются условиями договора и технического задания.
