Жилой комплекс с объектами социальной инфраструктуры

Базовое решение при применении ограждения котлована из стальных труб с деревянной забиркой имеет следующие негативные стороны:

  • большая дополнительная осадка окружающей застройки во время строительного водопонижения.

В качестве решения проблемы предложена сплошная шпунтовая стена из шпунта Л5-УМ, тем самым исключив водопонижение.

Базовое решение по временному ограждению котлована

Ограждение котлована из стальных труб Ø530х12 мм с деревянной забиркой с креплением из грунтовых анкеров, а также применением строительного водопонижения иглофильтровыми установками

Альтернативное решение по временному ограждению котлована из проката Евраз

Ограждение котлована из шпунта Л5-УМ с обеспечением устойчивости за счет крепления стальными трубами.

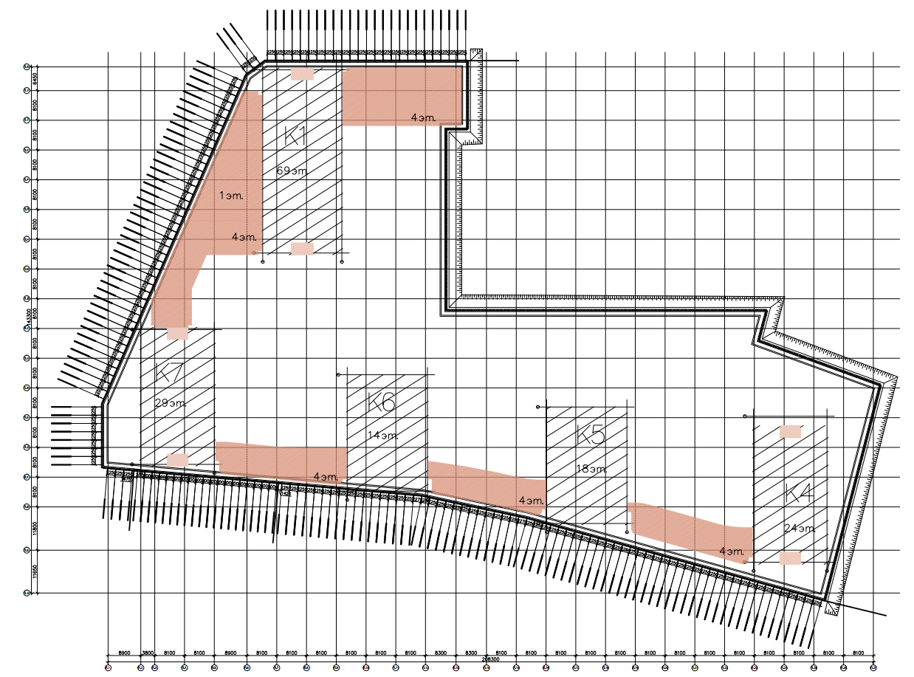

План котлована для устройства подземной части жилого комплекса с ограждением из шпунта Л5-УМ
Рисунок 1 - План котлована для устройства подземной части

Эффект для Заказчика

  1. При решении ограждения котлована с шпунтом Л5-УМ потребуется только открытый водоотлив.
  2. Отсутствие дополнительного влияния на окружающую застройку за счет отсутствия строительного водопонижения.
  3. Получен экономический эффект на 49% ниже базового решения.
