Временное ограждение котлована в городе Санкт-Петербург

В рамках данного проекта временного котлована в качестве ограждающих конструкций рассматривалось два варианта:

• вариант 1 — шпунт Л5-УМ по ТУ 24107-008-00186269-2021;
• вариант 2 — синусоидная конструкция шпунта из полутрубков Ø1020х11.

Объект:
Гостиница в г. Санкт-Петербург

Цель инженерной проработки:

• реализуемость объекта строительства;
• оптимизация металлоемкости распорной системы.

Краткая информация об объекте строительства:

• объект находится в плотной городской застройке в пойме р. Малая Нева;
• котлован сложной формы в плане с размерами 330х50 м глубиной ≈ 4,0 м;
• заглубление шпунта в грунт ниже дна котлована 12,8 м;
• грунтовое основание сформировано из «слабых» грунтов: супеси от текучих до пластичных, пески пылеватые средней плотности и плотные, суглинки от текучих до текучепластичных;
• часть шпунта, со стороны р. Малая Нева, останется неизвлекаемой.

Рассмотренные решения

Были рассмотрены 2 варианта решения шпунта из стали с пределом текучести не менее 245 Н/мм²:

• вариант 1:
  • ограждающая конструкция — шпунт Л5-УМ длиной 18 м по ТУ 24107-008-00186269-2021;
  • обвязочный пояс из спаренных двутавров 40К1 по ГОСТ Р 57837-2017;
  • подкосы из труб Ø720х8 мм, Ø1020х8 мм.

Рисунок 1 — План котлована Вариант 1

• вариант 2:
  • ограждающая конструкция — синусоидная конструкция шпунта из полутрубков Ø1020х11 длиной 18 м;
  • обвязочный пояс из спаренных двутавров 40К3 по ГОСТ Р 57837-2017;
  • распорки из труб Ø720х8 мм, Ø1020х8 мм, Ø1020х12 мм.

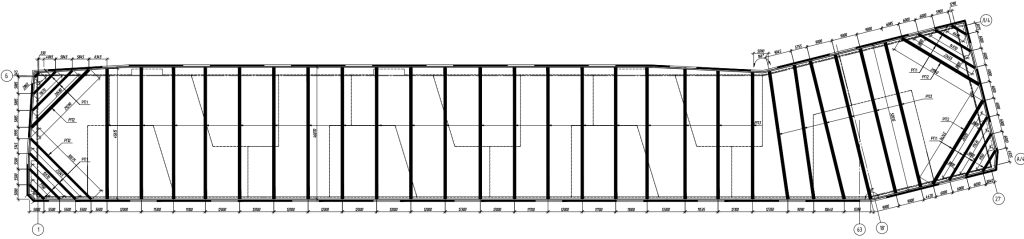

Рисунок 2 — План котлована Вариант 2

Длина шпунта выбрана 18 м в связи с:

• низким пассивным давлением грунтов основания, чтобы обеспечить минимально допустимый коэффициент запаса устойчивости в заделке;
• высоким уровнем грунтовых вод, чтобы избежать дополнительный водоприток со дна котлована.

Результаты

• заказчиком был принят вариант 1 в качестве основного решения, в связи с существенно меньше металлоемкостью ≈ 36% на распорную систему, обеспечивающую устойчивость стенок котлована;
• также в пользу шпунта Л5-УМ сыграла хорошая оборачиваемость, что в дальнейшем после извлечения позволит использовать на других объектах строительства.
