Расчет причальной стенки морского порта в Санкт-Петербурге

Моделирование сечения для расчета прочности шпунта Л6-23НТ в лицевой стенке причала методом конечных элементов.

Краткая информация об объекте строительства

  • Морской порт в г. Санкт-Петербург;
  • Существующие конструкции причала:
    • железобетонный шпунт сечением 50х45 см длиной 17,5 м;
    • анкерная тяга Ø70 мм с шагом 1,56 м;
    • железобетонная анкерная плита 2,92х2,4х0,65 м с шагом 3,12 м.
  • Выполняется капитальный ремонт 2-х причалов;
  • Предусматривается усиление существующих конструкций путем устройства оторочки причала в виде заанкеренного больверка из шпунта Л5-УМ:
    • стальной шпунт Л5-УМ из стали С345 длиной 19,0 м;
    • анкерная тяга Ø80 мм с шагом 2,0 м;
    • анкерная стенка сплошная из шпунта Л5-УМ из стали С345 длиной 8,0 м.
  • Климатический район II, подрайон IIВ по СП 131.13330;
  • Расчетная толщина ровного льда принята равной hd1% = 0,9 м.

Цель работы — оптимизировать металлоемкость по устройству оторочки в виде заанкеренного больверка за счет применения более легкого шпунта Л6-23НТ.

Последовательность капитального ремонта причала

  1. Устраивается проектируемая оторочка на причале, выполняемая из сплошного ряда стального шпунта Л5-УМ по ТУ 24107-008-00186269-2021 из стали С345.
  2. Проектируемая анкерная система состоит из стальных анкерных тяг сечением Ø80 мм, установленных с шагом 2,0 м и анкерной стенки из сплошного ряда стального шпунта Л5-УМ.
  3. Пространство между шпунтом оторочки и существующим железобетонным шпунтом заполняется щебнем твёрдых пород.
  4. Верхнее строение (оголовок) объединяет оторочку из стального шпунта с существующим ЖБ-шпунтом и выполняется в виде монолитной железобетонной конструкции из бетона класса прочности на сжатие B25, марки по водопроницаемости W8, марки по морозостойкости F100.
  5. Вдоль причала в погружаемом шпунте устраиваются дренажные устройства из стального швеллера с шагом около 5 м.

Описание проделанной работы

Моделирование расчета производилось с учетом импортирования dwg-файла с начерченным сечением в виде отрезков, в котором заранее были учтены проектные отметки конструкций и инженерно-геологическое напластование грунтов в SiO 2D.

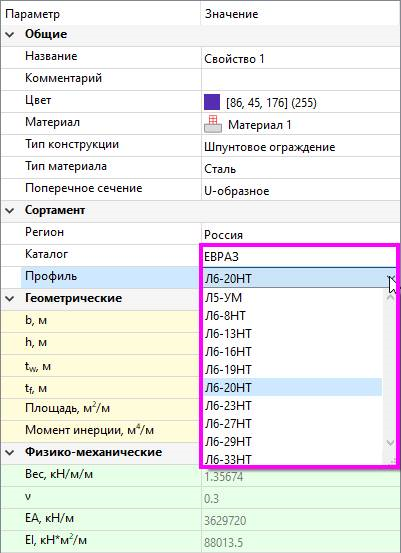

В SiO 2D реализовано шпунтовое ограждение с выбором профилей (рисунок 1).

Данное решение упрощает инженеру-проектировщику задание необходимых жесткостных характеристик рассчитываемых профилей шпунта.

U-образные шпунты, реализованные в SiO 2D Рисунок 1 — U-образные шпунты, реализованные в SiO 2D

Далее был выполнен расчёт сечения лицевой причальной стены из шпунта Л6-23НТ из стали S355GP для подтверждения гипотезы о снижении металлоемкости несущих конструкций.

В поверочном расчёте приняты следующие основные технологические равномерно-распределенные нагрузки (рисунок 2):

  • 3,0 тс/м2 в прикордонной зоне «А» шириной 6,5 м на расстоянии 5,2 м от линии кордона;
  • 4,0 тс/м2 в переходной зоне «Б» шириной 6,0 м на расстоянии 15,7 м от линии кордона;
  • 6,0 тс/м2 в тыловой зоне «В» на расстоянии 21,7 м от линии кордона.

Общий вид расчетной модели Рисунок 2 — Общий вид расчетной модели

Результат расчета

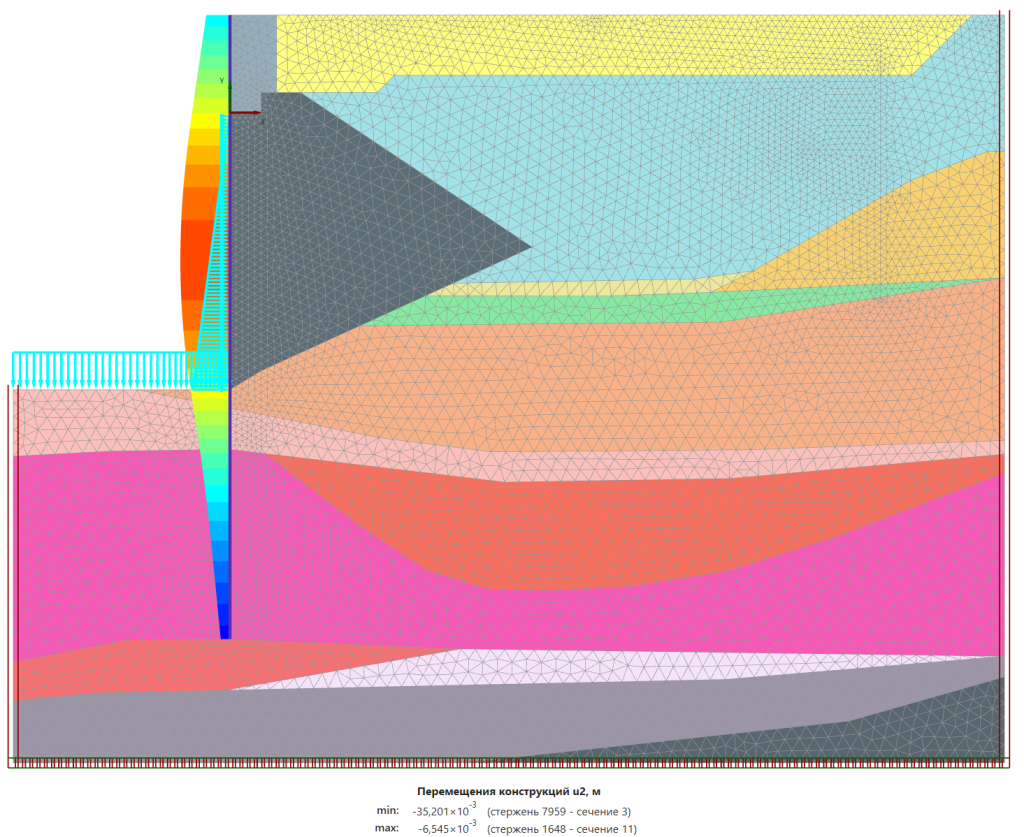

Эпюра горизонтальных перемещений оторочки Рисунок 3 — Эпюра горизонтальных перемещений оторочки

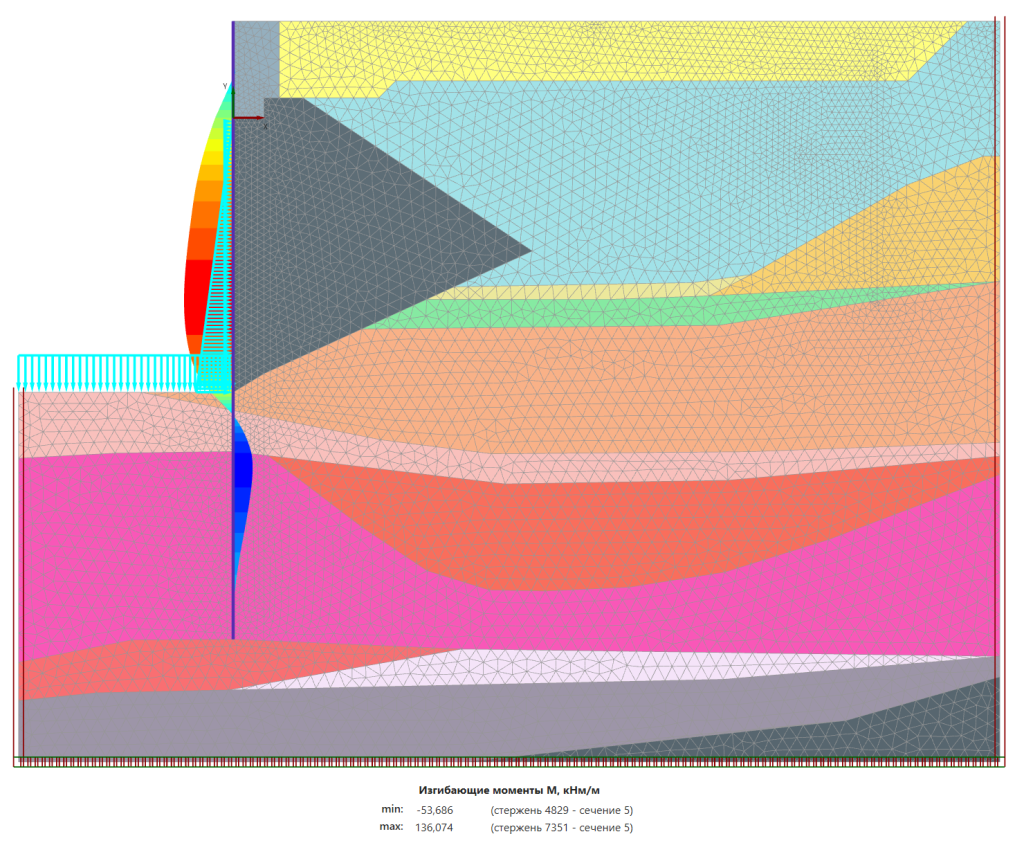

Эпюра изгибающего момента оторочки Рисунок 4 — Эпюра изгибающего момента оторочки

Расчёт показал следующее:

  • Горизонтальные перемещения — 35 мм, что меньше 100 мм в соответствии с п. 6.1.7 по СП 381.1325800.2018;
  • Изгибающий момент в сечении оторочки — 136 кН*м/м;
  • Продольная сила в сечении оторочки — 180 кН/м.

Проверка прочности сечения шпунтовых стен производится на основании раздела 9 СП 16.13330.2017 как для сжато-изгибаемого элемента по формуле:

\sigma = \frac{N}{A} + \frac{M}{W} < [\sigma]


Где N, M — значения продольной силы и изгибающего момента при наиболее неблагоприятном их сочетании;
A — площадь поперечного сечения 1 пог. м шпунтовой стенки;
W — момент сопротивления 1 пог. м шпунтовой стенки.

[\sigma] = \frac{R_y \cdot \gamma_c}{\gamma_{lc} \cdot \gamma_n} — допускаемые напряжения в шпунтовой стенке.

[\sigma] = \frac{\left( \frac{355}{1{,}05} \cdot 1 \right)}{1 \cdot 1{,}15} = 294\, \frac{\text{Н}}{\text{мм}^2} = 294000\, \frac{\text{кН}}{\text{м}^2}

\sigma = \frac{180}{0{,}01853} + \frac{136}{0{,}002252} = 70104{,}7\, \frac{\text{кН}}{\text{м}^2} < 294000\, \frac{\text{кН}}{\text{м}^2}

Условие выполняется, прочность сечения лицевой шпунтовой стенки под воздействием нагрузок обеспечена.

Сравнение металлоёмкости шпунтов

∆т* ∆% т
Разница в объеме металла, исходного и рассматриваемого вариантов -324 -20%

*Указана разница на всем объеме шпунта при капитальном ремонте на оба причала, включая анкерные стенки.

Выводы

Полученные результаты расчёта подтверждают, что применение шпунта Л6-23НТ при реконструкции причала с точки зрения прочностных и деформационных характеристик возможно. Выбор данного сечения шпунта позволит снизить металлоемкость материала для устройства оторочки.
