Проект и исходные данные
В рамках проектирования подземной парковки в Новосибирске выполнена замена арматуры класса А500С на арматуру высокой прочности А500СП (АРМАКС 500) согласно СТО 36554501-065-2020.
Паркинг размером 47х34 м. построен на железобетонном каркасе рамной конструкции, который включает в себя:
- монолитное перекрытие толщиной 400 мм;
- монолитные балки сечением 600х800 мм и 600х600 мм;
- колонны 600х600 мм;
- монолитные вертикальные стены 400 мм;
- фундаментную плиту на естественном основании толщиной 700 мм.

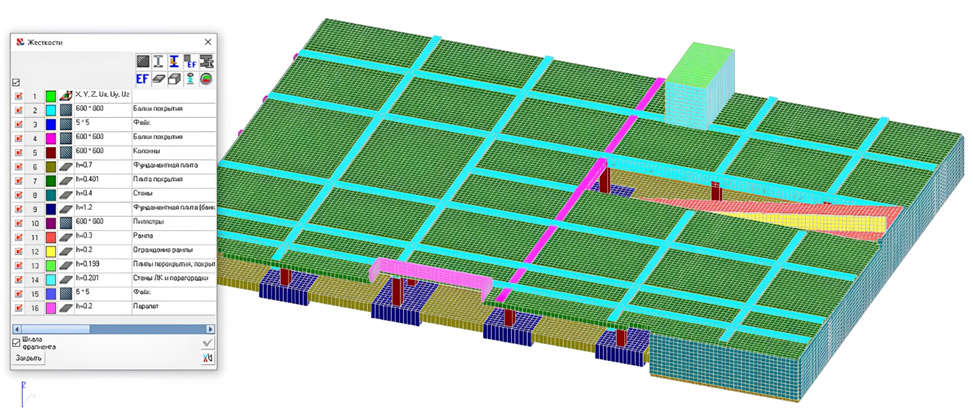

Рисунок 1 — Расчетная схема подземной парковки.
Сравнение армирования
Для оценки эффективности новой марки арматуры был выполнен конечно-элементный анализ, по результатам которого определено армирование при использовании арматуры А500С, а затем рассчитана материалоемкость при применении арматуры А500СП (АРМАКС 500).
СТО 36554501-065-2020 учитывает повышенное расчетное сопротивление и улучшенное сцепление арматуры с бетоном, что позволяет снизить ширину раскрытия трещин и общий расход стали.
Таблица 1 — Сравнение армирования
| Конструкция | Масса А500С, кг | Масса Армакс 500, кг | Разница, кг | Разница, % |
|---|---|---|---|---|
| Фундаментная плита | 130403 | 101092 | 29311 | 29.0 |
| Колонны | 8795 | 8565 | 230 | 2.7 |
| Стены на отм. - 4.300 | 18002 | 17602 | 400 | 2.3 |
| Лестничная клетка | 3289.6 | 3221 | 68.6 | 2.1 |
| Рампа | 2514.5 | 2487 | 27.5 | 1.1 |
| Балки | 30883 | 30581 | 20302 | 1.0 |
| Плита покрытия | 76547 | 66474 | 10073 | 15.2 |
| Итого | 270434.1 | 230022 | 40412.1 | 17.6 |
Исходя и полученных данных отметим, что в случае армирования Армакс 500 наибольшая эффективность до 29% достигается в изгибаемых элементах.
Результаты и экономический эффект
Снижение расхода арматуры в среднем составило 17,6%, а в отдельных элементах — до 29% (наибольший эффект достигнут в изгибаемых элементах).

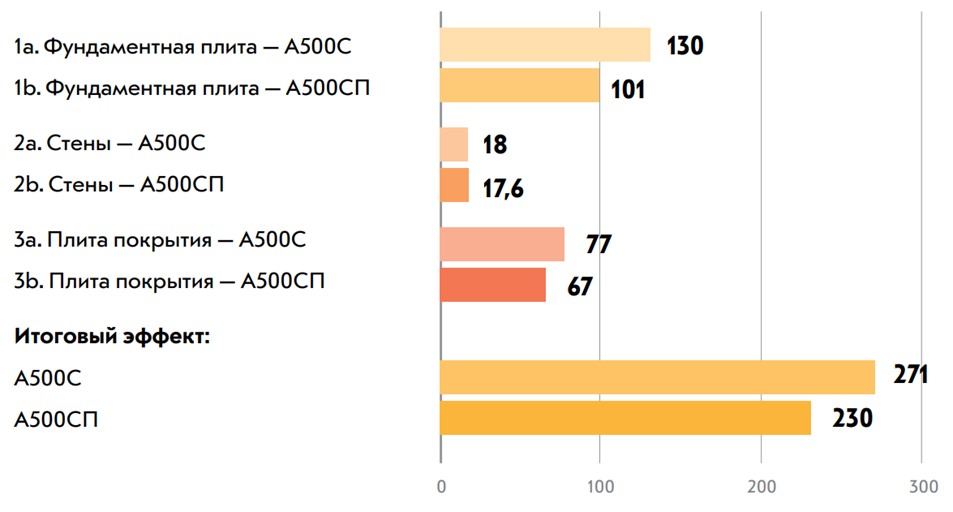

Диаграмма 1 — Сравнение массы арматуры А500С и А500СП (АРМАКС 500) при проектировании подземного паркинга.
Итоговые данные подтверждают, что использование арматуры для парковки А500СП (АРМАКС 500) обеспечивает:
- уменьшение металлоемкости конструкций;
- снижение затрат на арматурные работы;
- повышение надежности за счет улучшенного сцепления с бетоном;
- соответствие современным требованиям проектирования и нормам СТО.
Вывод
Применение арматуры А500СП (АРМАКС 500) вместо А500С в конструкции подземного паркинга позволило добиться оптимального сочетания прочности и экономичности.Решение подтверждает эффективность арматуры высокой прочности при проектировании объектов гражданского строительства.
